Ćwiczenie w Codelabs: sieć VPC NCC jako promień

1. Wprowadzenie

Omówienie

W tym module dowiesz się, jak za pomocą Network Connectivity Center(NCC) można na dużą skalę nawiązywać połączenia między sieciami VPC dzięki obsłudze węzłów VPC. Gdy użytkownicy zdefiniują sieć VPC jako promień VPC, mogą połączyć ją z wieloma sieciami VPC za pomocą centrum NCC. Konfiguracja NCC z promieniami VPC zmniejsza złożoność operacyjną zarządzania parami połączeń między sieciami VPC za pomocą połączeń równorzędnych VPC, zamiast tego wykorzystując scentralizowany model zarządzania połączeniami.

Pamiętaj, że Network Connectivity Center (NCC) to model płaszczyzny sterowania typu „węzeł i promienie” do zarządzania połączeniami sieciowymi w Google Cloud. Zasób centrum zapewnia scentralizowany model zarządzania połączeniami do łączenia promieni.

Co utworzysz

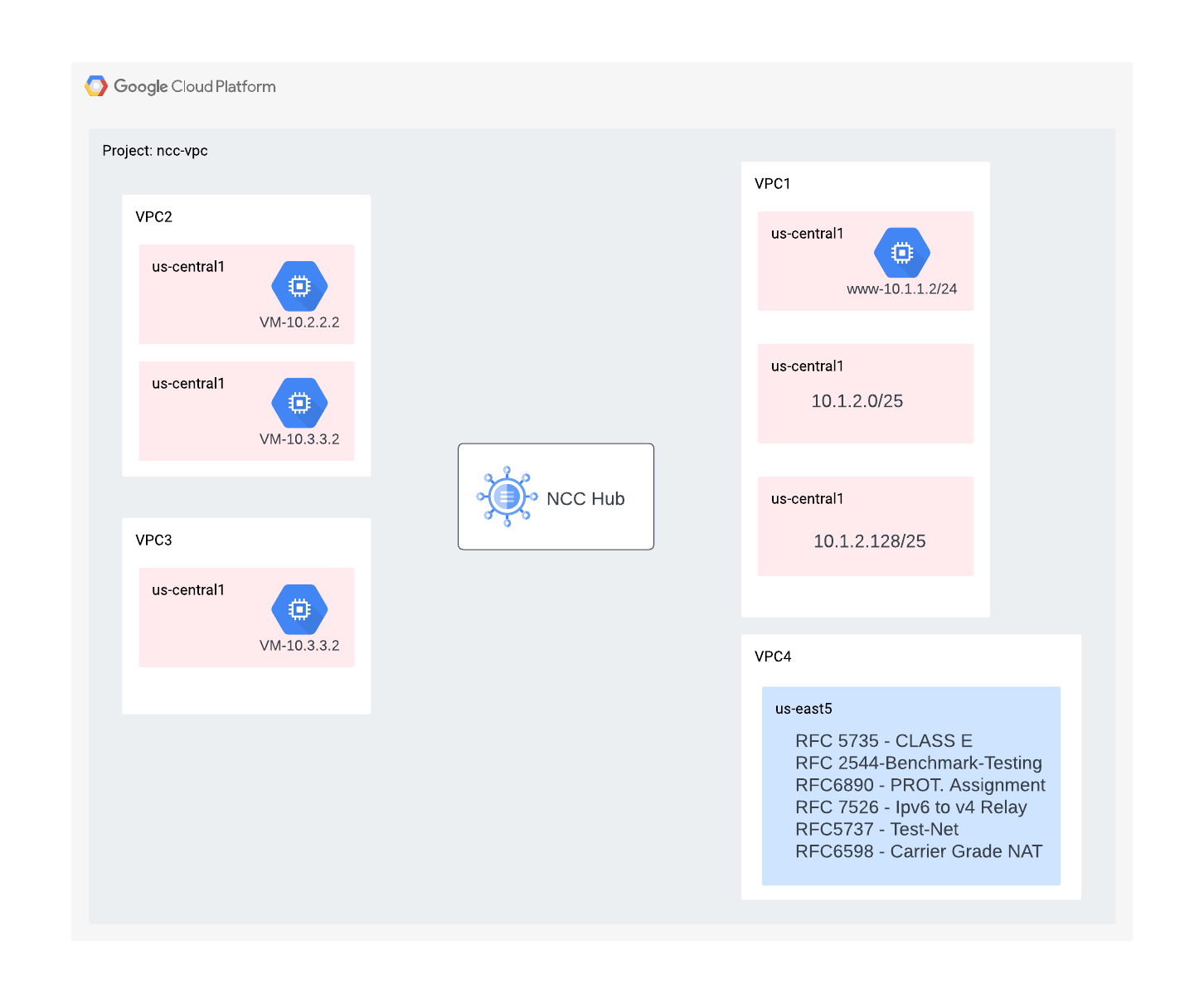

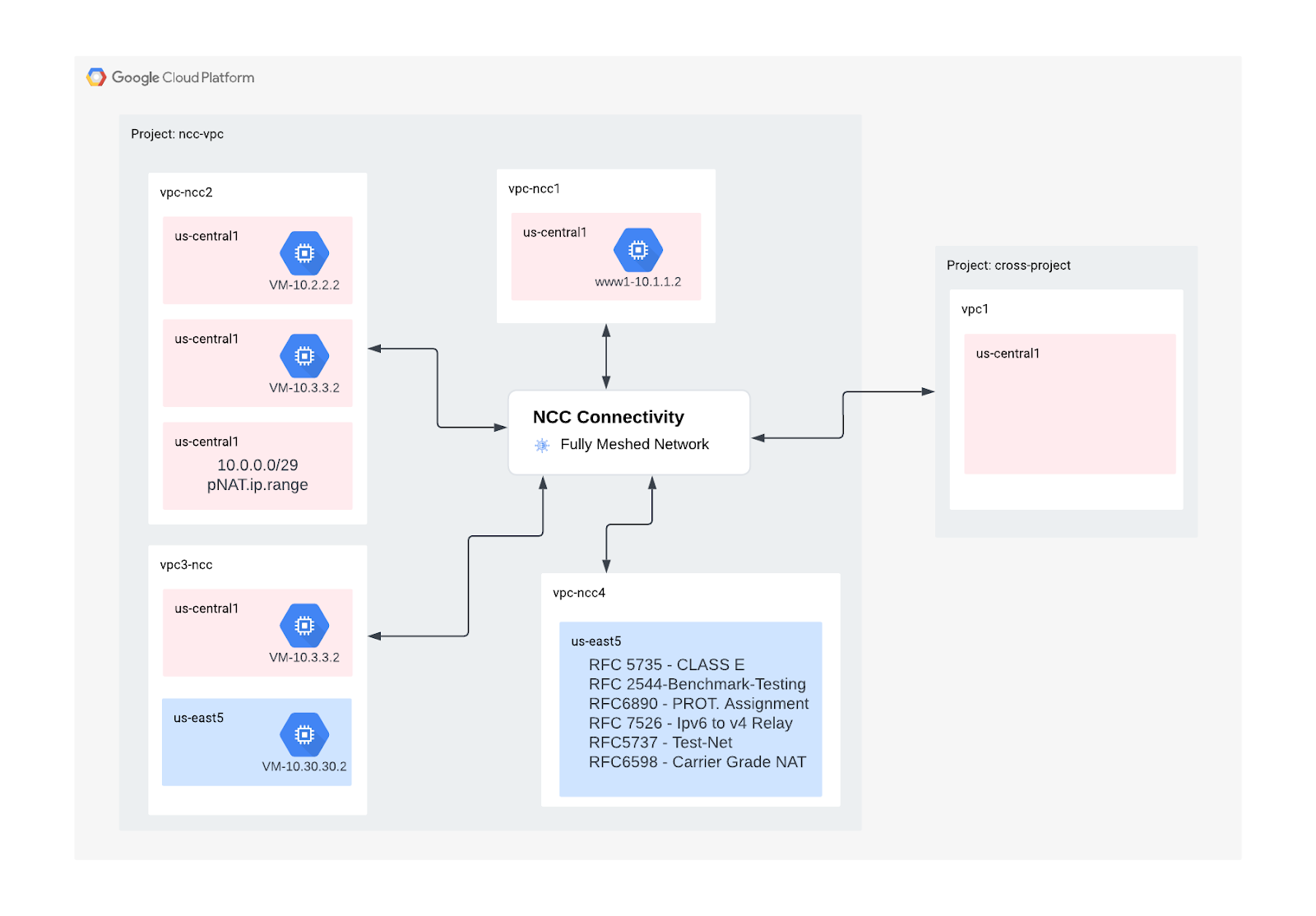

W tym ćwiczeniu z programowania utworzysz logiczną topologię typu „gwiazda” z centrum NCC, która będzie implementować w pełni połączoną sieć połączeń VPC w 3 różnych sieciach VPC.

Czego się nauczysz

• Łączność VPC w pełnej sieci typu mesh za pomocą NCC
• Prywatny NAT w sieci VPC

Czego potrzebujesz

• znajomość sieci VPC GCP,
• Znajomość routera Cloud Router i routingu BGP
• 2 osobne projekty GCP
• To ćwiczenie wymaga 5 sieci VPC. Jedna z tych sieci VPC musi znajdować się w innym projekcie niż centrum NCC.
• Sprawdź limit:sieci i w razie potrzeby poproś o dodanie kolejnych sieci (zrzut ekranu poniżej):

Cele

• Konfigurowanie środowiska GCP
• Konfigurowanie Network Connectivity Center z siecią VPC jako promieniem
• Weryfikowanie ścieżki danych
• Poznaj funkcje obsługi NCC
• Usuwanie użytych zasobów

Zanim zaczniesz

Google Cloud Console i Cloud Shell

Aby korzystać z GCP, w tym module będziemy używać zarówno konsoli Google Cloud, jak i Cloud Shell.

Projekt centrum NCC Google Cloud Console

Konsola Cloud jest dostępna pod adresem https://console.cloud.google.com.

Skonfiguruj w Google Cloud te elementy, aby ułatwić sobie konfigurowanie Network Connectivity Center:

W konsoli Google Cloud na stronie selektora projektów wybierz lub utwórz projekt Google Cloud.

Uwaga: jeśli zasoby utworzone podczas wykonywania tej procedury nie będą Ci później potrzebne, nie wybieraj istniejącego projektu, tylko utwórz nowy. Po jej zakończeniu możesz usunąć projekt wraz ze wszystkimi zasobami, które są z nim powiązane.

Uruchom Cloud Shell. W tym laboratorium wykorzystywane są zmienne $variables, które ułatwiają wdrażanie konfiguracji gcloud w Cloud Shell.

gcloud auth list
gcloud config list project
gcloud config set project [HUB-PROJECT-NAME]
projectname=[HUB-PROJECT-NAME]
echo $projectname
gcloud config set compute/zone us-central1-a
gcloud config set compute/region us-central1

Role uprawnień

Aby uzyskać dostęp do określonych interfejsów API, NCC wymaga ról uprawnień. W razie potrzeby skonfiguruj użytkownika z rolami IAM usługi NCC.

Rola/opis	Uprawnienia
networkconnectivity.networkAdmin – umożliwia administratorom sieci zarządzanie hubami i sieciami typu „gwiazda”.	networkconnectivity.hubs.networkconnectivity.spokes.
networkconnectivity.networkSpokeManager – umożliwia dodawanie promieni w centrum i zarządzanie nimi. Do użycia we współdzielonym środowisku VPC, w którym główny projekt jest właścicielem centrum, ale inni administratorzy w innych projektach mogą dodawać promienie do swoich połączeń z centrum.	networkconnectivity.spokes.**
networkconnectivity.networkUsernetworkconnectivity.networkViewer – umożliwia użytkownikom sieci wyświetlanie różnych atrybutów węzłów i połączeń.	networkconnectivity.hubs.getnetworkconnectivity.hubs.listnetworkconnectivity.spokes.getnetworkconnectivity.spokes.listnetworkconnectivity.spokes.aggregatedList

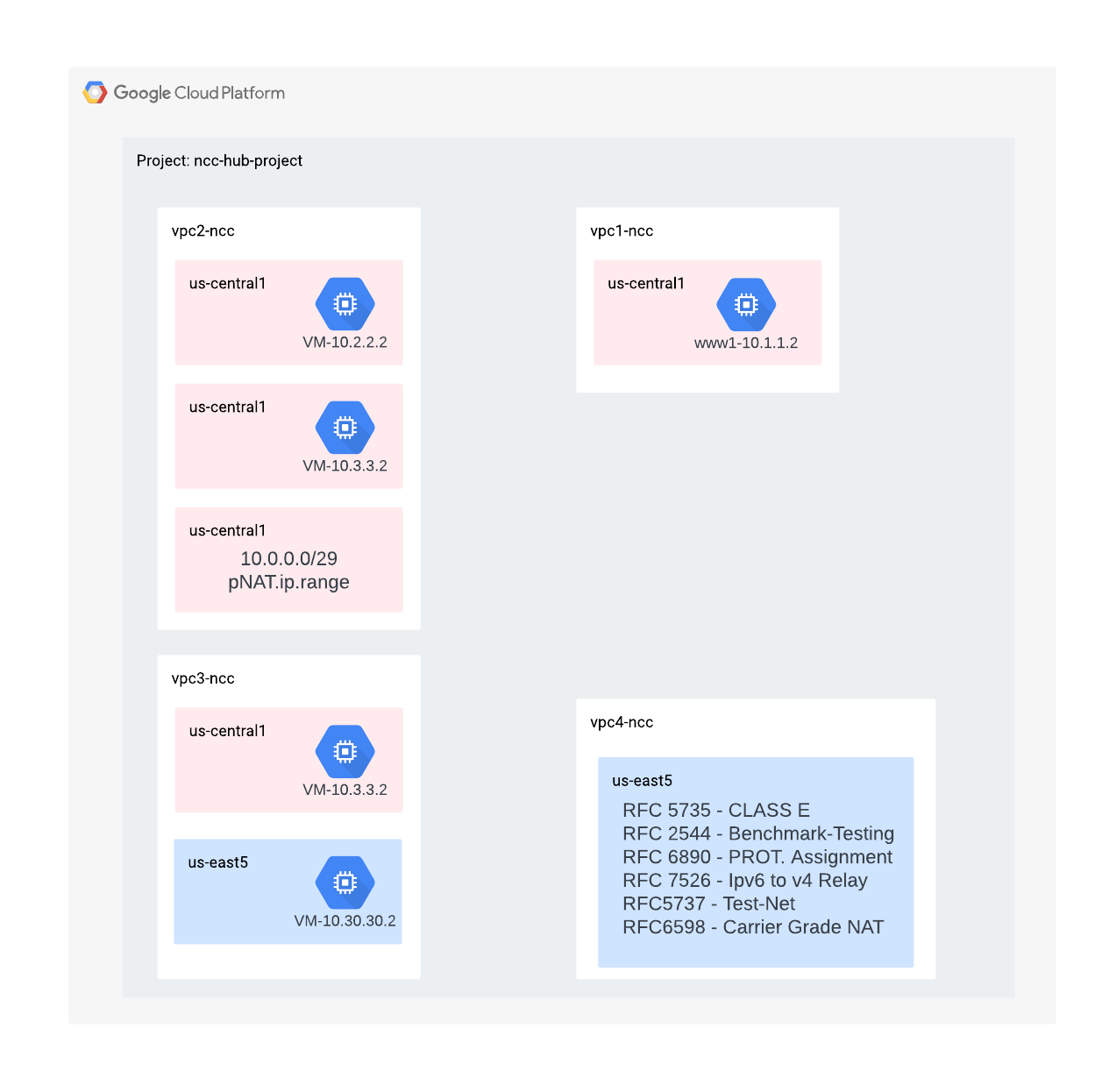

2. Konfigurowanie środowiska sieciowego

Omówienie

W tej sekcji wdrożymy sieci VPC i reguły zapory sieciowej w jednym projekcie. Diagram logiczny przedstawia środowisko sieciowe, które zostanie skonfigurowane w tym kroku.

Aby zademonstrować obsługę promieni między projektami, w dalszym kroku wdrożymy sieć VPC i reguły zapory sieciowej w innym projekcie.

Tworzenie sieci VPC i podsieci

Sieć VPC zawiera podsieci, w których zainstalujesz maszynę wirtualną GCE do weryfikacji ścieżki danych.

gcloud compute networks create vpc1-ncc --subnet-mode custom
gcloud compute networks create vpc2-ncc --subnet-mode custom
gcloud compute networks create vpc3-ncc --subnet-mode custom
gcloud compute networks create vpc4-ncc --subnet-mode custom

gcloud compute networks subnets create vpc1-ncc-subnet1 \
--network vpc1-ncc --range 10.1.1.0/24 --region us-central1

gcloud compute networks subnets create vpc1-ncc-subnet2 \
--network vpc1-ncc --range 10.1.2.0/25 --region us-central1

gcloud compute networks subnets create vpc1-ncc-subnet3 \
--network vpc1-ncc --range 10.1.2.128/25 --region us-central1

gcloud compute networks subnets create vpc2-ncc-subnet1 \
--network vpc2-ncc --range 10.2.2.0/24 --region us-central1

Zakresy podsieci obsługiwane przez VPC

NCC obsługuje wszystkie prawidłowe zakresy podsieci IPv4 z wyjątkiem używanych prywatnie publicznych adresów IP. W tym kroku utwórz w sieci VPC4 prawidłowe zakresy adresów IP, które zostaną zaimportowane do tabeli tras centrum.

gcloud compute networks subnets create benchmark-testing-rfc2544 \
--network vpc4-ncc --range 198.18.0.0/15 --region us-east1

gcloud compute networks subnets create class-e-rfc5735 \
--network vpc4-ncc --range 240.0.0.0/4 --region us-east1

gcloud compute networks subnets create ietf-protcol-assignment-rfc6890 \
--network vpc4-ncc --range 192.0.0.0/24 --region us-east1

gcloud compute networks subnets create ipv6-4-relay-rfc7526 \
--network vpc4-ncc --range 192.88.99.0/24 --region us-east1

gcloud compute networks subnets create pupi \
--network vpc4-ncc --range 50.50.50.0/24 --region us-east1

gcloud compute networks subnets create test-net-1-rfc5737 \
--network vpc4-ncc --range 192.0.2.0/24 --region us-east1

gcloud compute networks subnets create test-net-2-rfc5737 \
--network vpc4-ncc --range 198.51.100.0/24 --region us-east1

gcloud compute networks subnets create test-net-3-rfc5737 \
--network vpc4-ncc --range 203.0.113.0/24 --region us-east1

Tworzenie nakładających się zakresów podsieci

NCC nie zaimportuje do tabeli tras centrum nakładających się zakresów adresów IP. Użytkownicy obejdą to ograniczenie w późniejszym kroku. Na razie utwórz 2 nakładające się zakresy adresów IP dla sieci VPC2 i VPC3.

gcloud compute networks subnets create overlapping-vpc2 \
--network vpc3-ncc --range 10.3.3.0/24 --region us-central1

gcloud compute networks subnets create overlapping-vpc3 \
--network vpc2-ncc --range 10.3.3.0/24 --region us-central1

Konfigurowanie reguł zapory sieciowej VPC

Skonfiguruj reguły zapory sieciowej w każdej sieci VPC, aby zezwalać na:

• SSH
• Wewnętrzne zakupy w aplikacji
• zakres 10.0.0.0/8,

gcloud compute firewall-rules create ncc1-vpc-internal \
--network vpc1-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc2-vpc-internal \
--network vpc2-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc3-vpc-internal \
--network vpc3-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc4-vpc-internal \
--network vpc4-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc1-vpc-iap \
--network vpc1-ncc \
--allow all \
--source-ranges 35.235.240.0/20

gcloud compute firewall-rules create ncc2-vpc-iap \
--network vpc2-ncc \
--allow=tcp:22 \
--source-ranges 35.235.240.0/20

gcloud compute firewall-rules create ncc3-vpc-iap \
--network vpc3-ncc \
--allow=tcp:22  \
--source-ranges 35.235.240.0/20

gcloud compute firewall-rules create ncc4-vpc-iap \
--network vpc4-ncc \
--allow=tcp:22  \
--source-ranges 35.235.240.0/20

Konfigurowanie maszyny wirtualnej GCE w każdej sieci VPC

Aby zainstalować pakiety na „vm1-vpc1-ncc”, potrzebujesz tymczasowego dostępu do internetu.

Utwórz 4 maszyny wirtualne, z których każda będzie przypisana do jednej z wcześniej utworzonych sieci VPC.

gcloud compute instances create vm1-vpc1-ncc \
--subnet vpc1-ncc-subnet1 \
--metadata=startup-script='#!/bin/bash
  apt-get update
  apt-get install apache2 -y
  apt-get install tcpdump -y
  service apache2 restart
  echo "
<h3>Web Server: www-vm1</h3>" | tee /var/www/html/index.html'


gcloud compute instances create vm2-vpc2-ncc \
--zone us-central1-a \
--subnet vpc2-ncc-subnet1 \
--no-address

gcloud compute instances create pnat-vm-vpc2 \
--zone us-central1-a \
--subnet overlapping-vpc3 \
--no-address


gcloud compute instances create vm1-vpc4-ncc \
--zone us-east1-b \
--subnet class-e-rfc5735 \
--no-address

3. Centrum Network Connectivity Center

Omówienie

W tej sekcji skonfigurujemy centrum NCC za pomocą poleceń gcloud. Centrum NCC będzie pełnić funkcję platformy sterującej odpowiedzialnej za tworzenie konfiguracji routingu między poszczególnymi sieciami VPC.

Włączanie usług API

Włącz interfejs Network Connectivity API, jeśli nie jest jeszcze włączony:

gcloud services enable networkconnectivity.googleapis.com

Tworzenie centrum NCC

Tworzenie huba NCC za pomocą polecenia gcloud

gcloud network-connectivity hubs create ncc-hub

Przykładowe dane wyjściowe

Create request issued for: [ncc-hub]
Waiting for operation [projects/user-3p-dev/locations/global/operations/operation-1668793629598-5edc24b7ee3ce-dd4c765b-5ca79556] to complete...done.
Created hub [ncc-hub]

Opisz nowo utworzone centrum NCC. Zanotuj nazwę i powiązaną ścieżkę.

gcloud network-connectivity hubs describe ncc-hub

gcloud network-connectivity hubs describe ncc-hub
createTime: '2023-11-02T02:28:34.890423230Z'
name: projects/user-3p-dev/locations/global/hubs/ncc-hub
routeTables:
- projects/user-3p-dev/locations/global/hubs/ncc-hub/routeTables/default
state: ACTIVE
uniqueId: de749c4c-0ef8-4888-8622-1ea2d67450f8
updateTime: '2023-11-02T02:28:48.613853463Z'

W centrum NCC wprowadzono tabelę routingu, która definiuje platformę sterującą do tworzenia łączności danych. Znajdowanie nazwy tabeli routingu centrum NCC

 gcloud network-connectivity hubs route-tables list --hub=ncc-hub

NAME: default
HUB: ncc-hub
DESCRIPTION:

Znajdź identyfikator URI domyślnej tabeli tras NCC.

gcloud network-connectivity hubs route-tables describe default --hub=ncc-hub

createTime: '2023-02-24T17:32:58.786269098Z'
name: projects/user-3p-dev/locations/global/hubs/ncc-hub/routeTables/default
state: ACTIVE
uid: eb1fdc35-2209-46f3-a8d6-ad7245bfae0b
updateTime: '2023-02-24T17:33:01.852456186Z'

Wyświetl zawartość domyślnej tabeli routingu centrum NCC. Uwaga: tabela tras centrum NCC będzie pusta, dopóki nie zostaną

gcloud network-connectivity hubs route-tables routes list --hub=ncc-hub --route_table=default

Tabela tras centrum NCC powinna być pusta.

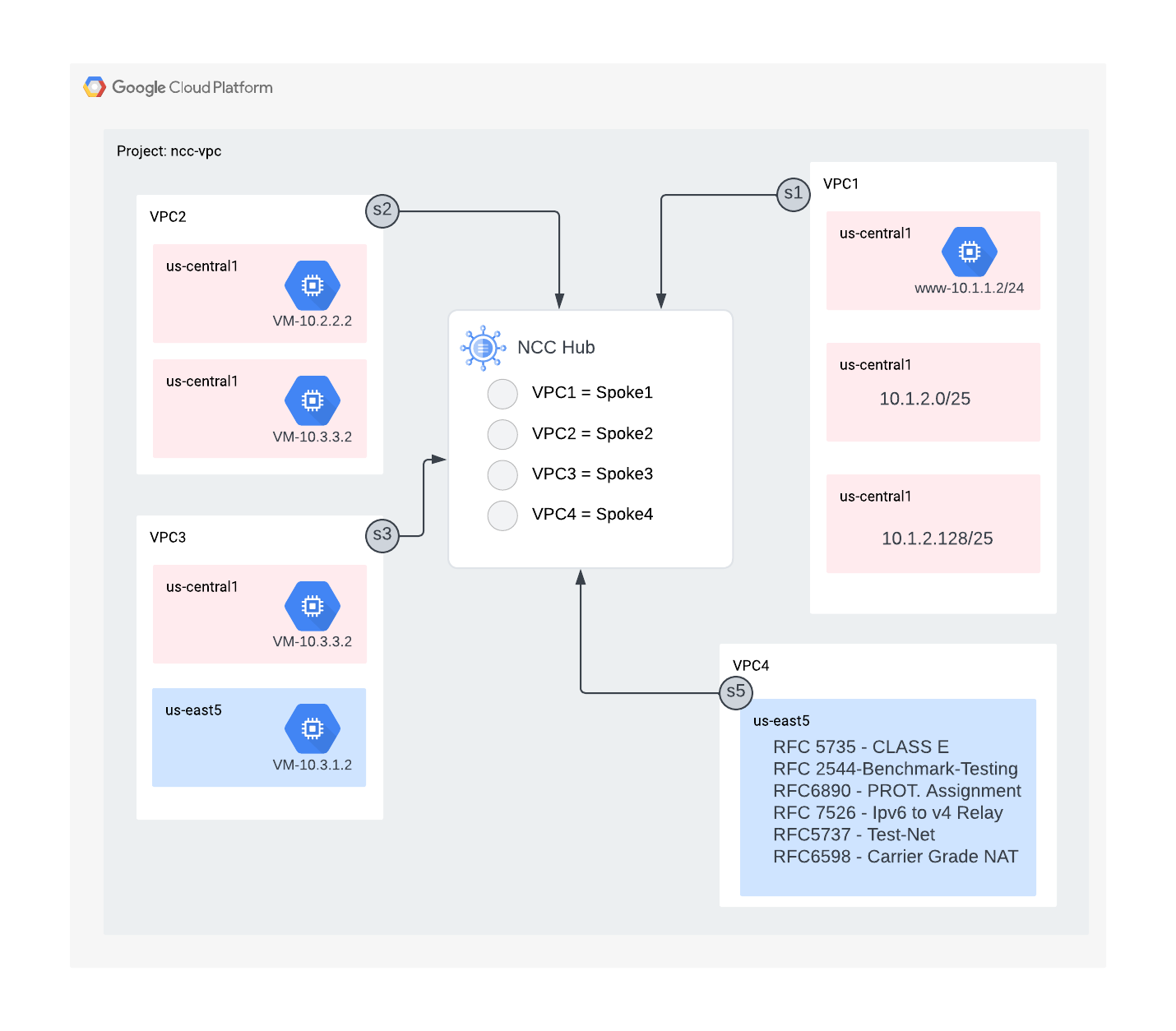

4. NCC z promieniami VPC

Omówienie

W tej sekcji skonfigurujesz 3 sieci VPC jako odgałęzienia NCC za pomocą poleceń gcloud.

Konfigurowanie sieci VPC jako sieci podrzędnej NCC

Skonfiguruj te sieci VPC jako sieci podrzędne NCC w tej kolejności:

• VPC4
• VPC1
• VPC2
• VPC3

Skonfiguruj sieć VPC4 jako promień NCC i przypisz ją do utworzonego wcześniej centrum NCC. Wywołania interfejsu NCC spoke API wymagają podania lokalizacji. Flaga „–global” upraszcza składnię gcloud, ponieważ pozwala użytkownikowi uniknąć podawania pełnej ścieżki URI podczas konfigurowania nowego węzła NCC.

gcloud network-connectivity spokes linked-vpc-network create vpc4-spoke4 \
--hub=ncc-hub \
--vpc-network=vpc4-ncc \
--global

Skonfiguruj VPC1 jako promień NCC.

Administratorzy mogą wykluczyć trasy podsieci z eksportowania z promienia VPC do tabeli tras centrum NCC. W tej części modułu utworzysz regułę wykluczania eksportu na podstawie prefiksu podsumowania, aby zapobiec eksportowaniu podsieci VPC1 do tabeli tras centrum NCC.

Użyj tego polecenia gcloud, aby wyświetlić listę wszystkich podsieci należących do sieci VPC1.

gcloud config set accessibility/screen_reader false
gcloud compute networks subnets list --network=vpc1-ncc

Zwróć uwagę na parę podsieci /25 utworzonych wcześniej w sekcji konfiguracji.

NAME              REGION       NETWORK   RANGE          STACK_TYPE
vpc1-ncc-subnet1  us-central1  vpc1-ncc  10.1.1.0/24    IPV4_ONLY
vpc1-ncc-subnet2  us-central1  vpc1-ncc  10.1.2.0/25    IPV4_ONLY
vpc1-ncc-subnet3  us-central1  vpc1-ncc  10.1.2.128/25  IPV4_ONLY

Skonfiguruj sieć VPC1 jako promień NCC i wyklucz parę podsieci /25 z importowania do tabeli routingu koncentratora, używając słowa kluczowego „export-exclude-ranges” do odfiltrowania trasy zbiorczej /24 z tego konkretnego zakresu.

gcloud network-connectivity spokes linked-vpc-network create vpc1-spoke1 \
--hub=ncc-hub \
--vpc-network=vpc1-ncc \
--exclude-export-ranges=10.1.2.0/24 \
--global

Uwaga: użytkownicy mogą filtrować maksymalnie 16 unikalnych zakresów adresów IP na każdy węzeł NCC.

Wyświetl zawartość domyślnej tabeli routingu centrum NCC. Co się stało z parą podsieci /25 w tabeli routingu centrum NCC?

gcloud network-connectivity hubs route-tables routes list --hub=ncc-hub --route-table=default --filter="NEXT_HOP:vpc1-ncc"

IP_CIDR_RANGE  STATE   TYPE                  NEXT_HOP  HUB      ROUTE_TABLE
10.1.1.0/24    ACTIVE  VPC_PRIMARY_SUBNET    vpc1-ncc  ncc-hub  default

Skonfiguruj VPC2 jako promień NCC

gcloud network-connectivity spokes linked-vpc-network create vpc2-spoke2 \
--hub=ncc-hub \
--vpc-network=vpc2-ncc \
--global

Skonfiguruj sieć VPC3 jako promień NCC i przypisz ją do utworzonego wcześniej centrum NCC.

gcloud  network-connectivity spokes linked-vpc-network create vpc3-spoke3 \
--hub=ncc-hub \
--vpc-network=vpc3-ncc \
--global

Co się stało?

ERROR: (gcloud.network-connectivity.spokes.linked-vpc-network.create) Invalid resource state for "https://www.googleapis.com/compute/v1/projects/xxxxxxxx/global/networks/vpc3-ncc": 10.3.3.0/24 (SUBNETWORK) overlaps with 10.3.3.0/24 (SUBNETWORK) from "projects/user-3p-dev/global/networks/vpc2-ncc" (peer)

Centrum NCC wykryło nakładający się zakres adresów IP z siecią VPC2. Pamiętaj, że sieci VPC2 i VPC3 zostały skonfigurowane z tą samą podsiecią IP 10.3.3.0/24.

Filtrowanie nakładających się zakresów adresów IP za pomocą funkcji Wyklucz eksport

Użyj polecenia gcloud, aby zaktualizować odgałęzienie VPC2 i wykluczyć nakładający się zakres adresów IP.

gcloud  network-connectivity spokes linked-vpc-network update vpc2-spoke2 \
--hub=ncc-hub \
--vpc-network=vpc2-ncc \
--exclude-export-ranges=10.3.3.0/24 \
--global

Użyj polecenia gcloud, aby zaktualizować połączenie NCC dla sieci VPC3 i wykluczyć nakładający się zakres podsieci.

gcloud network-connectivity spokes linked-vpc-network create vpc3-spoke3 \
--hub=ncc-hub \
--vpc-network=vpc3-ncc \
--exclude-export-ranges=10.3.3.0/24 \
--global

Wyświetl zawartość domyślnej tabeli routingu centrum NCC i sprawdź dane wyjściowe.

gcloud network-connectivity hubs route-tables routes list --hub=ncc-hub --route_table=default

Nakładające się zakresy adresów IP z sieci VPC2 i VPC3 są wykluczone. Tabela routingu centrum NCC obsługuje wszystkie prawidłowe typy zakresów IPv4 z wyjątkiem używanych prywatnie publicznych adresów IP (PUPI).

5. NCC z promieniami międzyprojektowymi

Omówienie

Do tej pory skonfigurowano promienie NCC należące do tego samego projektu co centrum. W tej sekcji skonfigurujesz sieć VPC jako sieć podrzędną NCC z osobnego projektu innego niż centrum NCC za pomocą poleceń gcloud.

Umożliwia to właścicielom projektów, którzy zarządzają własnymi sieciami VPC, uczestniczenie w łączności sieciowej z centrum NCC.

Wiele projektów: konsola Google Cloud i Cloud Shell

Aby korzystać z GCP, w tym module będziemy używać zarówno konsoli Google Cloud, jak i Cloud Shell.

Konsola Google Cloud dla połączeń międzyprojektowych

Konsola Cloud jest dostępna pod adresem https://console.cloud.google.com.

Skonfiguruj w Google Cloud te elementy, aby ułatwić sobie konfigurowanie Network Connectivity Center:

W konsoli Google Cloud na stronie selektora projektów wybierz lub utwórz projekt Google Cloud.

Uwaga: jeśli zasoby utworzone podczas wykonywania tej procedury nie będą Ci później potrzebne, nie wybieraj istniejącego projektu, tylko utwórz nowy. Po jej zakończeniu możesz usunąć projekt wraz ze wszystkimi zasobami, które są z nim powiązane.

Uruchom Cloud Shell. W tym laboratorium wykorzystywane są zmienne $variables, które ułatwiają wdrażanie konfiguracji gcloud w Cloud Shell.

gcloud auth list
gcloud config list project
gcloud config set project [YOUR-CROSSPROJECT-NAME]
xprojname=[YOUR-CROSSPROJECT-NAME]
echo $xprojname
gcloud config set compute/zone us-central1-a
gcloud config set compute/region us-central1

Role uprawnień

Aby uzyskać dostęp do określonych interfejsów API, NCC wymaga ról uprawnień. W razie potrzeby skonfiguruj użytkownika z rolami IAM usługi NCC.

Administrator sieci w projekcie musi mieć co najmniej rolę uprawnień: „networkconnectivity.networkSpokeManager”. ”

Tabela poniżej zawiera listę ról uprawnień wymaganych w przypadku administratora NCC Hub and Spoke.

Rola/opis	Uprawnienia
networkconnectivity.networkAdmin – umożliwia administratorom sieci zarządzanie hubami i sieciami typu „gwiazda”.	networkconnectivity.hubs.networkconnectivity.spokes.
networkconnectivity.networkSpokeManager – umożliwia dodawanie promieni w centrum i zarządzanie nimi. Do użycia we współdzielonym środowisku VPC, w którym główny projekt jest właścicielem centrum, ale inni administratorzy w innych projektach mogą dodawać promienie do swoich połączeń z centrum.	networkconnectivity.spokes.**
networkconnectivity.networkUsernetworkconnectivity.networkViewer – umożliwia użytkownikom sieci wyświetlanie różnych atrybutów węzłów i połączeń.	networkconnectivity.hubs.getnetworkconnectivity.hubs.listnetworkconnectivity.spokes.getnetworkconnectivity.spokes.listnetworkconnectivity.spokes.aggregatedList

Utwórz środowiska VPC i podsieci w projekcie międzyprojektowym

Sieć VPC zawiera podsieci, w których zainstalujesz maszynę wirtualną GCE do weryfikacji ścieżki danych.

gcloud compute networks create xproject-vpc \
--subnet-mode custom

gcloud compute networks subnets create xprj-net-1 \
--network xproject-vpc \
--range 10.100.1.0/24 \
--region us-central1

gcloud compute networks subnets create xprj-net-2 \
--network xproject-vpc \
--range 10.100.2.0/24 \
--region us-central1

Identyfikator URI projektu centrum NCC

Aby znaleźć identyfikator URI centrum NCC, użyj tego polecenia gcloud. Ścieżka URI będzie potrzebna w następnym kroku do skonfigurowania węzła NCC w wielu projektach.

gcloud network-connectivity hubs describe ncc-hub

VPC odgałęziona w wielu projektach

Zaloguj się w innym projekcie, w którym sieć VPC NIE jest częścią projektu centrum NCC. W Cloud Shell użyj tego polecenia, aby skonfigurować sieć VPC jako odgałęzienie NCC.

• HUB_URI powinien być identyfikatorem URI huba w innym projekcie.
• VPC_URI powinien znajdować się w tym samym projekcie co promień.
• VPC-network określa, że sieć VPC w tym projekcie dołączy do centrum NCC w innym projekcie.

gcloud network-connectivity spokes linked-vpc-network create xproj-spoke \
--hub=projects/[YOUR-PROJECT-NAME]/locations/global/hubs/ncc-hub \
--global \
--vpc-network=xproject-vpc

.

Create request issued for: [xproj-spoke]
Waiting for operation [projects/xproject/locations/global/operations/operation-1689790411247-600dafd351158-2b862329-19b747f1] to complete...done.
Created spoke [xproj-spoke].
createTime: '2023-07-19T18:13:31.388500663Z'
hub: projects/[YOUR-PROJECT-NAME]/locations/global/hubs/ncc-hub
linkedVpcNetwork:
  uri: https://www.googleapis.com/compute/v1/projects/xproject/global/networks/xproject-vpc
name: projects/xproject/locations/global/spokes/xproj-spoke
reasons:
- code: PENDING_REVIEW
  message: Spoke is Pending Review
spokeType: VPC_NETWORK
state: INACTIVE
uniqueId: 46b4d091-89e2-4760-a15d-c244dcb7ad69
updateTime: '2023-07-19T18:13:38.652800902Z'

Jaki jest stan promienia NCC między projektami? Dlaczego?

6. Odrzucanie i akceptowanie sieci spoke w różnych projektach

Omówienie

Administratorzy centrum NCC muszą wyraźnie zaakceptować połączenie międzyprojektowe, aby dołączyć do centrum. Zapobiega to dołączaniu przez właścicieli projektów nieautoryzowanych promieni NCC do globalnej tabeli routingu NCC. Po zaakceptowaniu lub odrzuceniu sieci typu spoke można ją później odrzucić lub zaakceptować dowolną liczbę razy, wykonując powyższe polecenia.

Wróć do projektu, w którym znajduje się centrum NCC, logując się w Cloud Shell.

Określanie węzłów Cross Project Spokes do sprawdzenia

gcloud network-connectivity hubs list-spokes ncc-hub \
 --filter="reason:PENDING_REVIEW"

Akceptowanie promienia

gcloud network-connectivity hubs accept-spoke ncc-hub --spoke=xproj-spoke

Opcjonalnie: odrzucanie węzła

gcloud network-connectivity spokes reject-spoke ncc-hub --spoke=xproj-spoke
--details="some reason to reject"

Wyświetlanie aktywnych węzłów w centrali

gcloud network-connectivity hubs list-spokes ncc-hub \
 --filter="state:ACTIVE"

NAME            PROJECT          LOCATION  TYPE         STATE   STATE REASON
Xproj-spoke     xproj            global    VPC_NETWORK  ACTIVE
vpc4-spoke4     user-3p-dev      global    VPC_NETWORK  ACTIVE
vpc1-spoke1     user-3p-dev      global    VPC_NETWORK  ACTIVE
vpc2-spoke2     user-3p-dev      global    VPC_NETWORK  ACTIVE
vpc3-spoke3     user-3p-dev      global    VPC_NETWORK  ACTIVE

Wyświetlanie tras podsieci w centrum

Czy w danych wyjściowych widzisz trasy podsieci z promienia w innej sieci VPC?

gcloud network-connectivity hubs route-tables routes list \
--route_table=default \
--hub=ncc-hub \
--filter="NEXT_HOP:xprj-vpc"

IP_CIDR_RANGE  STATE   TYPE                NEXT_HOP  HUB      ROUTE_TABLE
10.100.1.0/24  ACTIVE  VPC_PRIMARY_SUBNET  xprj-vpc  ncc-hub  default

Aktualizowanie sieci VPC typu spoke w różnych projektach za pomocą filtra Include-Export

Zaloguj się w projekcie, w którym sieć VPC NIE jest częścią projektu centrum NCC. W Cloud Shell użyj tego polecenia, aby skonfigurować sieć VPC jako odgałęzienie NCC.

• HUB_URI powinien być identyfikatorem URI huba w innym projekcie.
• VPC_URI powinien znajdować się w tym samym projekcie co promień.
• VPC-network określa, że sieć VPC w tym projekcie dołączy do centrum NCC w innym projekcie.
• Importuj do tabeli tras centrum NCC tylko zakres podsieci 10.100.2.0/24
• Zanotuj wartość „ETAG” z danych wyjściowych. Ta wartość jest generowana przez NCC i musisz ją przekazać administratorowi centrum NCC. Administrator centrum NCC będzie musiał odwołać się do tej wartości podczas akceptowania prośby projektu podłączonego o dołączenie do centrum.

gcloud network-connectivity spokes linked-vpc-network update xproj-spoke \
--hub=projects/[YOUR-PROJECT-NAME]/locations/global/hubs/ncc-hub \
--global \
--include-export-ranges=10.100.2.0/24

Update request issued for: [xprj-vpc]
Waiting for operation [projects]/xproject/locations/global/operations/operation-1742936388803-6313100521cae-020ac5d2-58
52fbba] to complete...done.
Updated spoke [xprj-vpc].
createTime: '2025-02-14T14:25:41.996129250Z'
etag: '4'
fieldPathsPendingUpdate:
- linked_vpc_network.include_export_ranges
group: projects/xxxxxxxx/locations/global/hubs/ncc-hub/groups/default
hub: projects/xxxxxxxx/locations/global/hubs/ncc-hub
linkedVpcNetwork:
  includeExportRanges:
  - 10.100.2.0/24
  uri: https://www.googleapis.com/compute/v1/projects/xproject/global/networks/vpc1-spoke
name: projects/xproject/locations/global/spokes/xprj-vpc
reasons:
- code: UPDATE_PENDING_REVIEW
  message: Spoke update is Pending Review
spokeType: VPC_NETWORK
state: ACTIVE
uniqueId: 182e0f8f-91cf-481c-a081-ea6f7e40fb0a
updateTime: '2025-03-25T20:59:51.995734879Z'

Określanie zaktualizowanych węzłów międzyprojektowych do sprawdzenia

Zaloguj się w projekcie, który hostuje centrum NCC. W Cloud Shell użyj tego polecenia, aby sprawdzić stan aktualizacji sieci VPC w różnych projektach.

• Co to jest wartość ETAG? Ta wartość powinna być zgodna z wynikiem aktualizacji sieci VPC.

gcloud network-connectivity hubs list-spokes ncc-hub \
--filter="reasons:UPDATE_PENDING_REVIEW" \
--format=yaml

Zaakceptuj zaktualizowane zmiany z połączonego projektu

Użyj tego polecenia, aby zaakceptować prośbę sieci podrzędnej z innego projektu o dołączenie do centrum NCC.

gcloud network-connectivity hubs accept-spoke-update ncc-hub \
 --spoke=https://www.googleapis.com/networkconnectivity/v1/projects/xproject/locations/global/spokes/xproj-spoke \
 --spoke-etag={etag value}

Opcjonalnie odrzuć zaktualizowane zmiany z projektu podrzędnego

Użyj polecenia, aby odrzucić prośbę sieci spoke w innym projekcie o dołączenie do centrum NCC.

gcloud network-connectivity hubs reject-spoke-update ncc-hub  \
--spoke=https://www.googleapis.com/networkconnectivity/v1/projects/xproject/locations/global/spokes/xproj-spoke  \
--details="not today" \
--spoke-etag={etag value}

Sprawdź, czy promień między projektami został dołączony do centrum NCC

gcloud network-connectivity hubs list-spokes ncc-hub \ --filter="name:xproj-spoke"

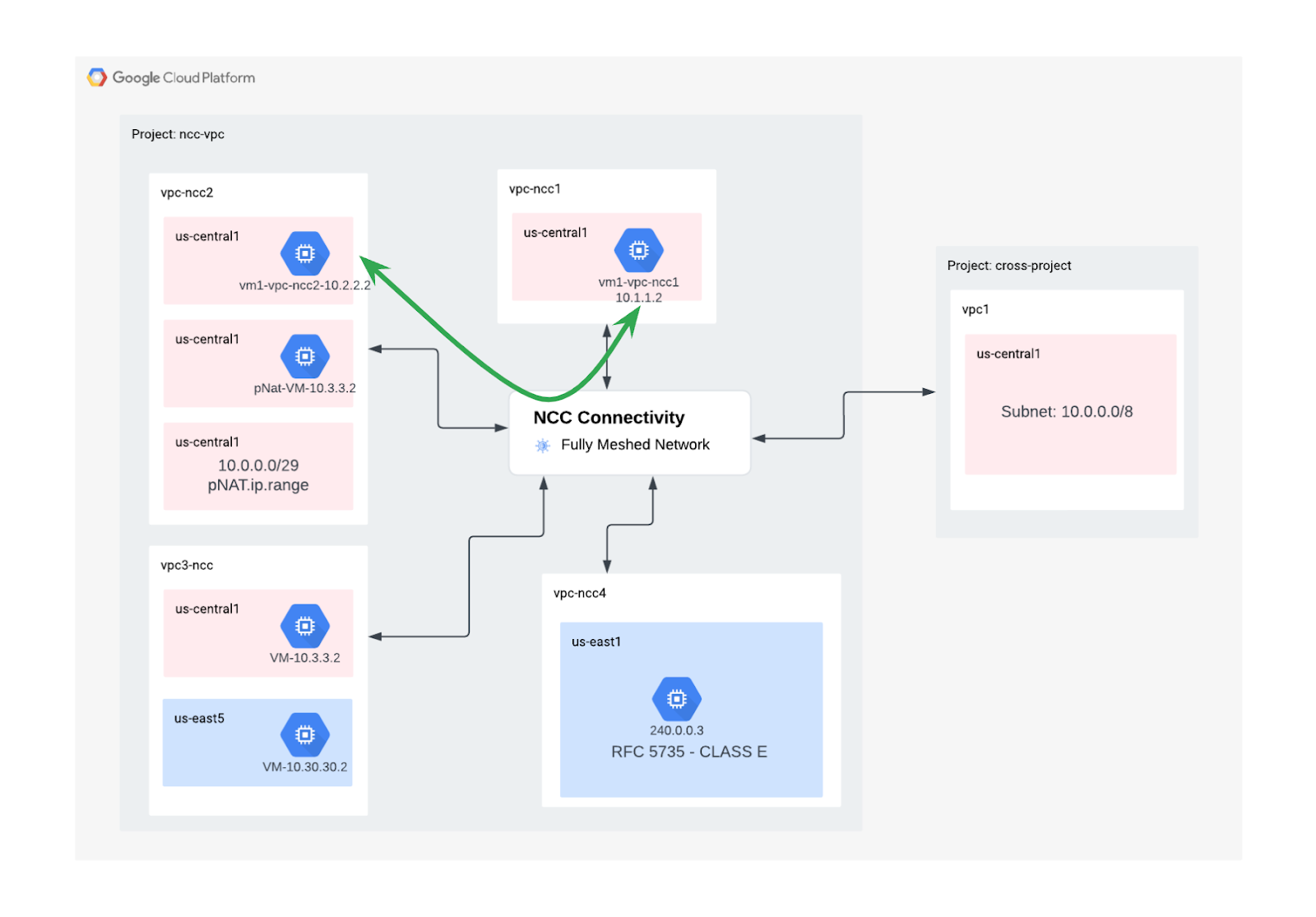

7. Prywatny NAT między sieciami VPC

Omówienie

W tej sekcji skonfigurujesz prywatny NAT dla nakładających się zakresów podsieci między 2 sieciami VPC. Pamiętaj, że prywatna translacja NAT między sieciami VPC wymaga NCC.

W poprzedniej sekcji sieci VPC2 i VPC3 zostały skonfigurowane z nakładającym się zakresem podsieci „10.3.3.0/24”. Obie sieci VPC są skonfigurowane jako promień NCC, aby wykluczyć nakładającą się podsieć z tabeli tras centrum NCC. Oznacza to, że nie ma ścieżki danych warstwy 3, która umożliwiałaby dotarcie do hostów znajdujących się w tej podsieci.

Użyj tych poleceń w projekcie węzła NCC, aby znaleźć nakładające się zakresy podsieci.

gcloud compute networks subnets list --network vpc2-ncc

gcloud compute networks subnets list --network vpc3-ncc

Jaka jest nazwa podsieci w sieci vpc2-ncc, która zawiera nakładający się zakres adresów IP?

*Zanotuj i zapisz gdzieś nazwę podsieci. Dla tego zakresu skonfigurujesz źródłowy NAT.

Konfigurowanie prywatnego NAT

Zarezerwuj zakres podsieci z możliwością routingu dla ruchu NAT źródeł z nakładającej się podsieci sieci VPC2. Konfigurując niepokrywający się zakres podsieci za pomocą flagi „–purpose=PRIVATE_NAT”.

gcloud beta compute networks subnets create ncc2-spoke-nat \
--network=vpc2-ncc \
--region=us-central1 \
--range=10.10.10.0/29 \
--purpose=PRIVATE_NAT

Utwórz dedykowany router chmurowy do wykonywania prywatnego NAT

gcloud compute routers create private-nat-cr \
--network vpc2-ncc \
--region us-central1

Skonfiguruj router Cloud Router tak, aby wykonywał NAT źródłowy nakładającego się zakresu 10.3.3.0/24 z sieci vpc2-ncc. W przykładowej konfiguracji poniżej „overlapping-vpc3” to nazwa nakładającej się podsieci. Słowo kluczowe „ALL” oznacza, że wszystkie zakresy adresów IP w podsieci będą objęte translacją NAT źródła.

gcloud beta compute routers nats create ncc2-nat \
--router=private-nat-cr \
--type=PRIVATE \
--nat-custom-subnet-ip-ranges=overlapping-vpc3:ALL \
--router-region=us-central1

W poprzednich krokach utworzyliśmy pulę zakresów adresów IP NAT i konkretną podsieć, która będzie tłumaczona. W tym kroku utwórz regułę NAT „1”, która tłumaczy pakiety sieciowe pasujące do ruchu pochodzącego z nakładającego się zakresu podsieci, jeśli sieć docelowa korzysta ze ścieżki z tabeli routingu centrum NCC.

gcloud beta compute routers nats rules create 1 \
--router=private-nat-cr \
--region=us-central1 \
--match='nexthop.hub == "//networkconnectivity.googleapis.com/projects/$projectname/locations/global/hubs/ncc-hub"' \
--source-nat-active-ranges=ncc2-spoke-nat \
--nat=ncc2-nat

Weryfikowanie ścieżki danych dla prywatnego NAT

gcloud beta compute routers nats describe ncc2-nat --router=private-nat-cr

Przykładowe dane wyjściowe

enableDynamicPortAllocation: true
enableEndpointIndependentMapping: false
endpointTypes:
- ENDPOINT_TYPE_VM
name: ncc2-nat
rules:
- action:
    sourceNatActiveRanges:
    - https://www.googleapis.com/compute/beta/projects/xxxxxxxx/regions/us-central1/subnetworks/ncc2-spoke-nat
  match: nexthop.hub == "//networkconnectivity.googleapis.com/projects/xxxxxxxx/locations/global/hubs/ncc-hub"
  ruleNumber: 1
sourceSubnetworkIpRangesToNat: LIST_OF_SUBNETWORKS
subnetworks:
- name: https://www.googleapis.com/compute/beta/projects/xxxxxxxx/regions/us-central1/subnetworks/overlapping-vpc3
  sourceIpRangesToNat:
  - ALL_IP_RANGES
type: PRIVATE

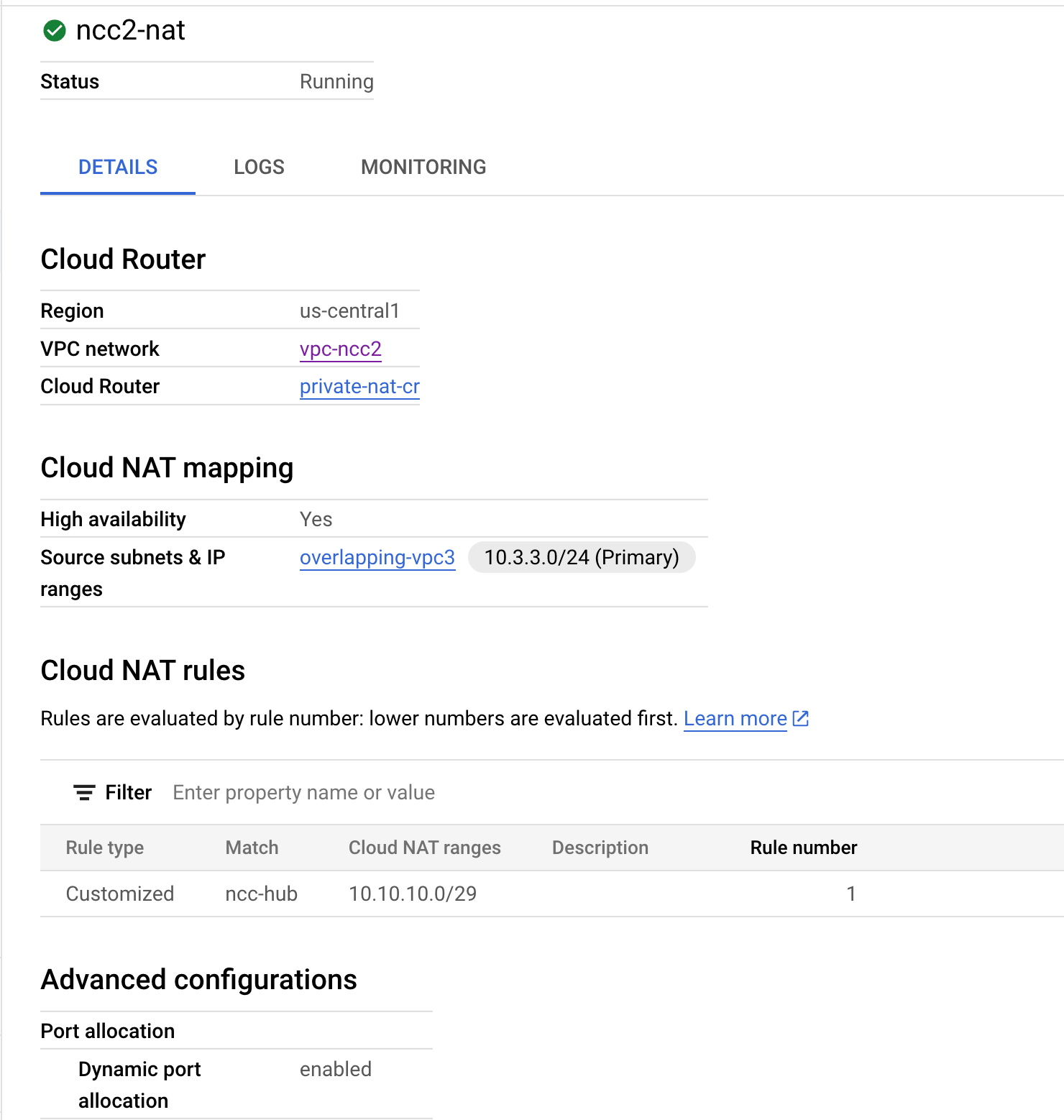

Opcjonalnie:

• Przejdź do konsoli internetowej
• otwórz „Usługi sieciowe > Cloud NAT > ncc2-nat”;

Sprawdź, czy dynamiczne przydzielanie portów jest domyślnie włączone.

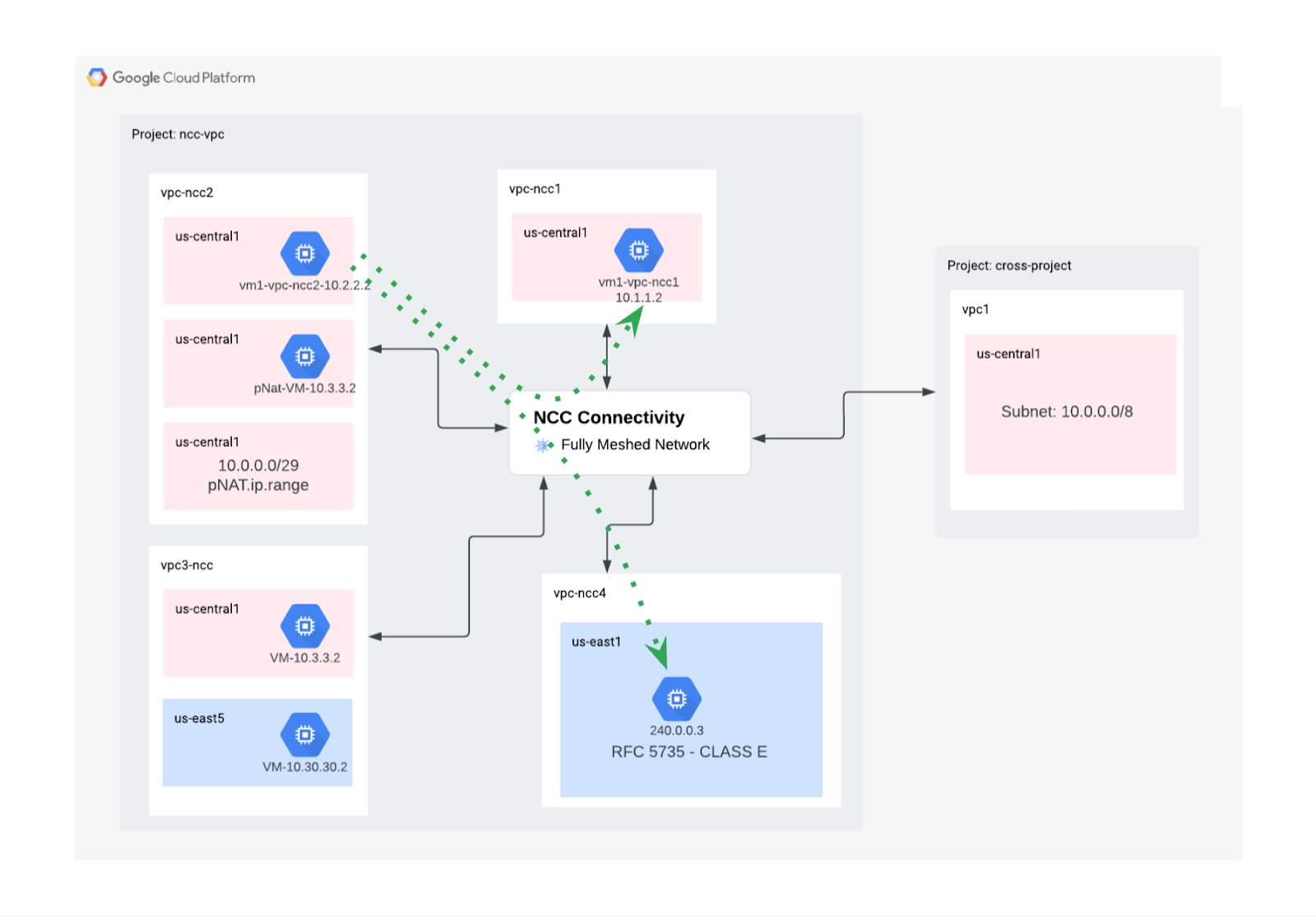

Następnie sprawdzisz ścieżkę danych, która korzysta z prywatnej ścieżki NAT skonfigurowanej dla sieci VPC2.

Otwórz sesję SSH na maszynie „vm1-vpc1-ncc” i użyj polecenia tcpdump podanego poniżej, aby przechwycić pakiety pochodzące z zakresu puli NAT „10.10.10.0/29”.

vm1-vpc1-ncc

sudo tcpdump -i any net 10.10.10.0/29 -n

W momencie pisania tego przewodnika Private NAT nie obsługuje pakietów ICMP. Sesja SSH do pNat-vm-vpc2 i użycie polecenia curl, jak pokazano poniżej, aby połączyć się z vm1-vpc1-ncc na porcie TCP 80.

pnat-vm-vpc2

curl 10.1.1.2 -v

Sprawdź dane wyjściowe tcpdump na „vm1-vpc1-ncc”. Jaki jest źródłowy adres IP, z którego pochodzi sesja TCP na naszym serwerze WWW w „vm1-vpc1-ncc”?

tcpdump: data link type LINUX_SLL2
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on any, link-type LINUX_SLL2 (Linux cooked v2), snapshot length 262144 bytes
19:05:27.504761 ens4  In  IP 10.10.10.2.1024 > 10.1.1.2:80: Flags [S], seq 2386228656, win 65320, options [mss 1420,sackOK,TS val 3955849029 ecr 0,nop,wscale 7], length 0
19:05:27.504805 ens4  Out IP 10.1.1.2:80 > 10.10.10.2.1024: Flags [S.], seq 48316785, ack 2386228657, win 64768, options [mss 1420,sackOK,TS val 1815983704 ecr 3955849029,nop,wscale 7], length 0
<output snipped>

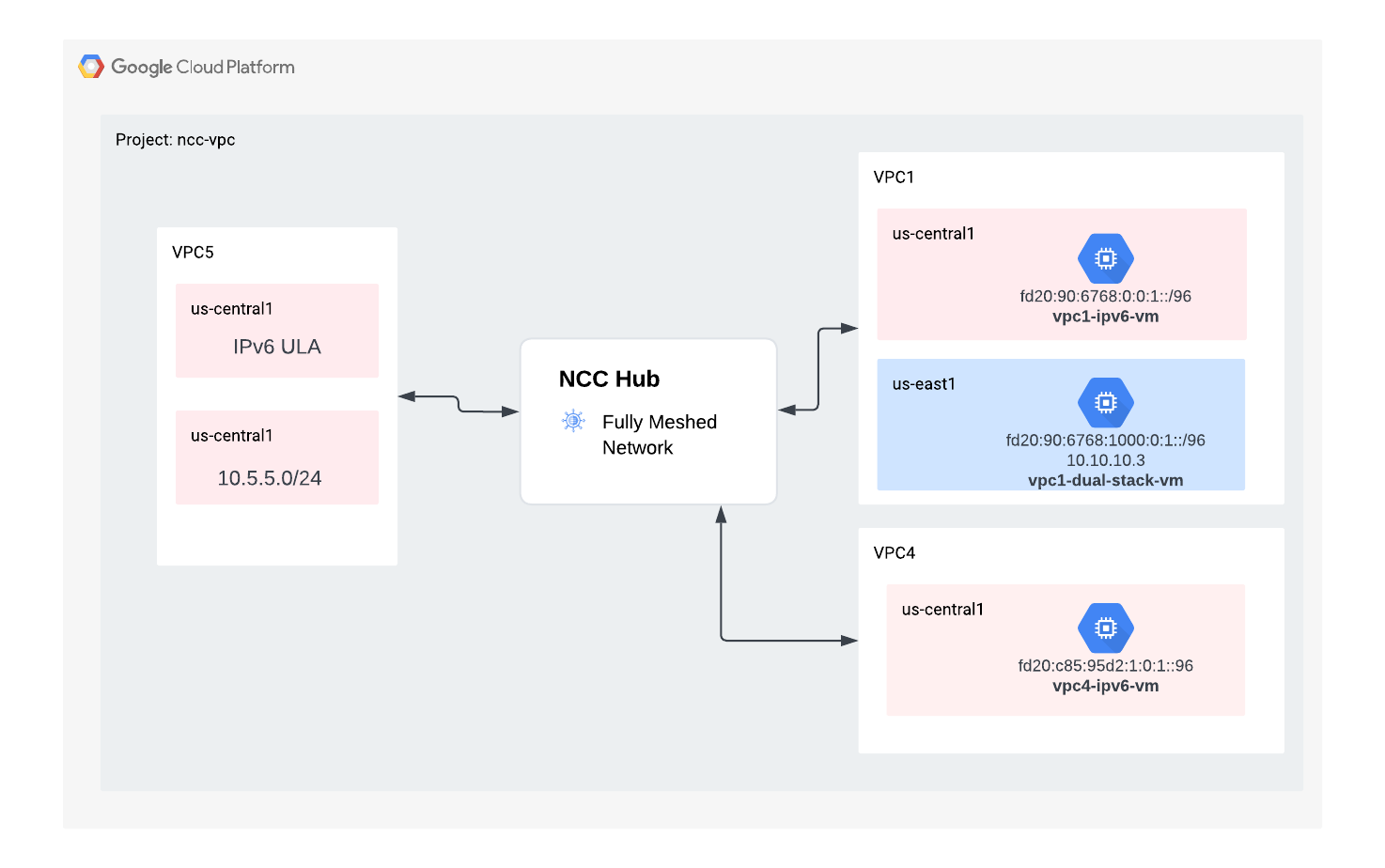

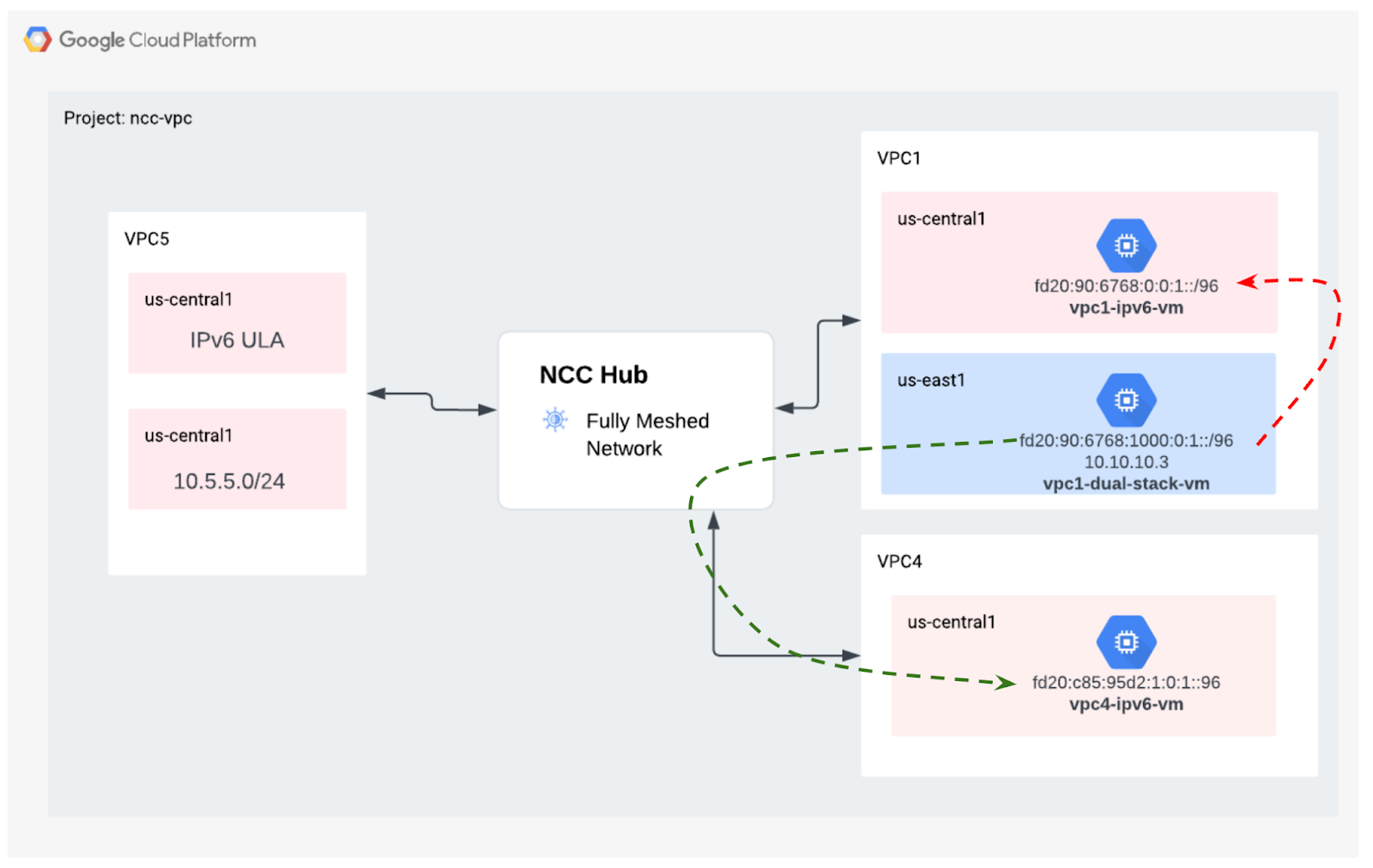

8. Obsługa podsieci IPv6 w NCC

Network Connectivity Center obsługuje wymianę podsieci IPv6 i dynamicznych tras między promieniami VPC i hybrydowymi promieniami NCC. W tej sekcji skonfiguruj NCC tak, aby obsługiwał tryb wymiany tras podsieci tylko w IPv6 i w podwójnym stosie IPv4 i IPv6.

Utwórz nową sieć VPC dla IPv6, która zostanie połączona z centrum NCC jako promień VPC. GCP automatycznie przypisze wszystkie adresy ULA z zakresu fd20::/20.

gcloud compute networks create vpc5-ncc \
--subnet-mode custom \
--enable-ula-internal-ipv6

gcloud compute networks subnets create vpc5-ext-ipv6 \ --network=vpc5-ncc \
--stack-type=IPV6 \
--ipv6-access-type=EXTERNAL \
--region=us-central1

gcloud compute networks subnets create vpc5-ipv4-subnet1 \
--network vpc5-ncc \
--range 10.5.5.0/24 \
--region us-central1

Użyj tego polecenia, aby skonfigurować VPC5 jako sieć podrzędną NCC i wykluczyć trasę podsieci IPv4 z eksportowania do tabeli tras sieci centralnej. Wyeksportuj sieć IPv6 ULA do tabeli tras centrum NCC.

gcloud network-connectivity spokes linked-vpc-network create vpc5-spoke5 \
--hub=ncc-hub \
--vpc-network=vpc5-ncc \
--exclude-export-ranges=10.5.5.0/24
--global

Włącz VPC1 i VPC4 dla prywatnych adresów IPv6 ULA. GCP automatycznie przypisze wszystkie adresy ULA z zakresu fd20::/20.

gcloud compute networks update vpc-ncc4 \
    --enable-ula-internal-ipv6

gcloud compute networks update vpc-ncc1 \
    --enable-ula-internal-ipv6

Utwórz w sieci VPC1 natywną podsieć IPv6 i podsieć IPv4_V6 o podwójnym stosie.

gcloud compute networks subnets create vpc1-ipv6-sn1 \
    --network=vpc-ncc1 \
    --stack-type=IPV6_ONLY \
    --ipv6-access-type=INTERNAL \
    --region=us-central1

gcloud compute networks subnets create vpc1-ipv64-sn2 \
    --network=vpc-ncc1 \
    --range=10.10.10.0/24 \
    --stack-type=IPV4_IPV6 \
    --ipv6-access-type=INTERNAL \
    --region=us-east1

Utwórz w sieci VPC4 natywną podsieć IPv6 i podsieć IPv4_V6 o podwójnym stosie.

gcloud compute networks subnets create vpc4-ipv6-sn1 \
    --network=vpc-ncc4 \
    --stack-type=IPV6_ONLY \
    --ipv6-access-type=INTERNAL \
    --region=us-central1

gcloud compute networks subnets create vpc4-ipv64-sn2 \
    --network=vpc-ncc4 \
    --range=10.40.40.0/24 \
    --stack-type=IPV4_IPV6 \
    --ipv6-access-type=INTERNAL \
    --region=us-east1

W sieci VPC1 utwórz regułę zapory sieciowej VPC IPv6, która zezwala na ruch pochodzący z zakresu adresów ULA IPv6.

gcloud compute firewall-rules create allow-icmpv6-ula-ncc1 \
    --network=vpc-ncc1 \
    --action=allow \
    --direction=ingress \
    --rules=all \
    --source-ranges=fd20::/20

W sieci VPC4 utwórz regułę zapory sieciowej VPC dla protokołu IPv6, która zezwala na ruch pochodzący z zakresu adresów ULA IPv6.

gcloud compute firewall-rules create allow-icmpv6-ula-ncc4 \
    --network=vpc-ncc4 \
    --action=allow \
    --direction=ingress \
    --rules=all \
    --source-ranges=fd20::/20

Utwórz 3 instancje GCE IPv6, aby w następnej sekcji sprawdzić łączność ścieżki danych. Uwaga: „vpc1-dualstack-vm” będzie używany jako host bastionowy, aby uzyskać dostęp poza pasmem do natywnych maszyn wirtualnych GCE IPv6.

gcloud compute instances create vpc4-ipv6-vm \
    --zone us-central1-a \
    --subnet=vpc4-ipv6-sn1 \
    --stack-type=IPV6_ONLY

gcloud compute instances create vpc1-ipv6-vm \
    --zone us-central1-a \
    --subnet=vpc1-ipv6-sn1 \
    --stack-type=IPV6_ONLY

gcloud compute instances create vpc1-dual-stack-vm \
    --zone us-east1-b \
    --network=vpc-ncc1 \
    --subnet=vpc2-ipv64-sn2 \
    --stack-type=IPV4_IPV6

Sprawdzanie podsieci IPv6 w centrum NCC

Sprawdź tabelę tras centrum NCC pod kątem podsieci IPv6 ULA.

gcloud network-connectivity hubs route-tables routes list --route_table=default \
--hub=ncc-hub \
--filter="IP_CIDR_RANGE:fd20"

Zwróć uwagę, że dane wyjściowe powyższego polecenia nie zawierają podsieci IPv6. Domyślnie podsieci IPv6 z promieni VPC NIE są uwzględniane w eksporcie do tabeli tras centrum NCC.

Listed 0 items.

Użyj poniższych poleceń gcloud, aby zaktualizować odgałęzienia VPC1 i VPC4, tak aby eksportowały podsieci IPv6 do tabeli tras centrum NCC.

gcloud network-connectivity spokes linked-vpc-network update vpc1-spoke1 \
  --global \
  --include-export-ranges=ALL_IPV6_RANGES

gcloud network-connectivity spokes linked-vpc-network update vpc4-spoke4 \
  --global \
  --include-export-ranges=ALL_IPV6_RANGES

gcloud network-connectivity spokes linked-vpc-network update vpc5-spoke5 \
  --global \
  --include-export-ranges=ALL_IPV6_RANGES

Ponownie sprawdź tabelę tras centrum NCC pod kątem podsieci IPv6 ULA.

gcloud network-connectivity hubs route-tables routes list --route_table=default \
--hub=ncc-hub \
--filter="IP_CIDR_RANGE:fd20"

Przykładowe dane wyjściowe

IP_CIDR_RANGE                  PRIORITY  LOCATION     STATE   TYPE                SITE_TO_SITE  NEXT_HOP  HUB            ROUTE_TABLE
fd20:c95:95d2:1000:0:0:0:0/64            us-east1     ACTIVE  VPC_PRIMARY_SUBNET  N/A           vpc-ncc4  ncc-hub  default
fd20:c95:95d2:1:0:0:0:0/64               us-central1  ACTIVE  VPC_PRIMARY_SUBNET  N/A           vpc-ncc4  ncc-hub  default
fd20:670:3823:0:0:0:0:0/64               us-central1  ACTIVE  VPC_PRIMARY_SUBNET  N/A           vpc-ncc5  ncc-hub  default
fd20:90:6768:1000:0:0:0:0/64             us-east1     ACTIVE  VPC_PRIMARY_SUBNET  N/A           vpc-ncc2  ncc-hub  default
fd20:90:6768:0:0:0:0:0/64                us-central1  ACTIVE  VPC_PRIMARY_SUBNET  N/A           vpc-ncc2  ncc-hub  default

Filtrowanie podsieci IPv6 za pomocą promieni VPC w NCC

Sprawdź tabelę tras centrum NCC pod kątem tras podsieci zewnętrznych IPv6

gcloud network-connectivity hubs route-tables routes list --route_table=default \
--hub=ncc-hub \
--filter="NEXT_HOP:vpc-ncc5"

Przykładowe dane wyjściowe: tabela tras centrum NCC nauczyła się zewnętrznego zakresu adresów IPv6.

IP_CIDR_RANGE                  PRIORITY  LOCATION     STATE   TYPE                SITE_TO_SITE  NEXT_HOP  HUB            ROUTE_TABLE
10.5.5.0/24                              us-central1  ACTIVE  VPC_PRIMARY_SUBNET  N/A           vpc-ncc5  ncc-hub  default
2600:1900:4001:ce6:0:0:0:0/64            us-central1  ACTIVE  VPC_PRIMARY_SUBNET  N/A           vpc-ncc5  ncc-hub  default
fd20:670:3823:0:0:0:0:0/64               us-central1  ACTIVE  VPC_PRIMARY_SUBNET  N/A           vpc-ncc5  ncc-hub  default
10.50.10.0/24                            us-central1  ACTIVE  VPC_PRIMARY_SUBNET  N/A           vpc-ncc5  ncc-hub  default

Użyj poniższego polecenia gcloud, aby zaktualizować odgałęzienia VPC5 i wykluczyć z tabeli tras centrum NCC 2 konkretne wewnętrzne podsieci IPv6 i 1 zewnętrzną podsieć IPv6.

gcloud network-connectivity spokes linked-vpc-network update vpc5-spoke5 \
 --global \
 --include-export-ranges=fd20:670:3823:0:0:0:0:0/48 \
 --exclude-export-ranges=fd20:670:3823:1::/64,fd20:670:3823:2::/64

Sprawdzanie filtrów eksportu sieci VPC5 za pomocą polecenia gcloud

gcloud network-connectivity spokes linked-vpc-network update vpc5-spoke5 \
 --global \
 --include-export-ranges=fd20:670:3823:0:0:0:0:0/48 \
 --exclude-export-ranges=fd20:670:3823:1::/64,fd20:670:3823:2::/64

Sprawdź tabelę tras centrum NCC pod kątem tras podsieci zewnętrznych IPv6

gcloud network-connectivity hubs route-tables routes list --route_table=default \
--hub=ncc-hub \
--filter="NEXT_HOP:vpc-ncc5"

Przykładowe dane wyjściowe: tabela tras centrum NCC nauczyła się zewnętrznego zakresu adresów IPv6.

IP_CIDR_RANGE               PRIORITY  LOCATION     STATE   TYPE                SITE_TO_SITE  NEXT_HOP  HUB            ROUTE_TABLE
fd20:670:3823:0:0:0:0:0/64            us-central1  ACTIVE  VPC_PRIMARY_SUBNET  N/A           vpc-ncc5  demo-mesh-hub  default

9. Sprawdzanie łączności ścieżki danych

Połączenie ścieżki danych IPv4

Sprawdź ścieżkę danych IPv4 między poszczególnymi maszynami wirtualnymi na diagramie.

Połącz się przez SSH z instancją vm1-vpc1-ncc i uruchom zrzut TCP, aby śledzić pakiety ICMP z instancji vm2-vpc2-ncc. Przypominamy, że ta maszyna wirtualna znajduje się w sieci VPC2.

vm1-vpc1-ncc

sudo tcpdump -i any icmp -v -e -n

Ustanów sesję SSH z instancją „vm1-vpc2-ncc” i wykonaj polecenie „ping” na adresie IP instancji „vm1-vpc1-ncc”.

vm1-vpc2-ncc

ping 10.1.1.2

Nawiąż połączenie SSH z instancją vm1-vpc2-ncc i wykonaj polecenie „ping” na adresie IP instancji vm1-vpc4-ncc.

vm1-vpc2-ncc

ping 240.0.0.2

Łączność ścieżki danych IPv6

Sprawdź na diagramie ścieżkę danych IP64 między poszczególnymi maszynami wirtualnymi.

Użyj polecenia gcloud, aby wyświetlić adres IP każdej instancji z włączonym protokołem IPv6.

 gcloud compute instances list --filter="INTERNAL_IP:fd20"

Przykładowe dane wyjściowe

NAME                ZONE           MACHINE_TYPE   PREEMPTIBLE  INTERNAL_IP                   EXTERNAL_IP      STATUS
vpc1-ipv6-vm        us-central1-a  n1-standard-1               fd20:90:6768:0:0:1:0:0/96                      RUNNING
vpc4-ipv6-vm        us-central1-a  n1-standard-1               fd20:c95:95d2:1:0:1:0:0/96                     RUNNING
vpc1-dual-stack-vm  us-east1-b     n1-standard-1               10.10.10.3                    XXX.196.137.107  RUNNING
                                                               fd20:90:6768:1000:0:1:0:0/96

Nawiąż sesję SSH z maszyną wirtualną „vpc1-dualstack-vm” i wykonaj polecenie „ping” na adres IPv6 maszyny wirtualnej „vpc1-ipv6-vm”, aby sprawdzić łączność IPv6 w globalnej sieci VPC.

ping fd20:90:6768:1000:0:1::

Nawiąż sesję SSH z instancją vpc1-dualstack-vm i wykonaj polecenie „ping” na adresie IPv6 instancji vpc4-ipv6-vm, aby sprawdzić łączność IPv6 w ramach połączenia NCC.

ping fd20:c95:95d2:1:0:1::

10. Czyszczenie

Zaloguj się w Cloud Shell i usuń instancje maszyn wirtualnych w sieciach witryn centralnej i oddziału.

Usuwanie prywatnych konfiguracji NAT sieci VPC

gcloud beta compute routers nats rules delete 1 \
--nat=ncc2-nat \
--router=private-nat-cr \
--region=us-central1 \
--quiet

gcloud beta compute routers nats delete ncc2-nat \
--router=private-nat-cr \
--router-region=us-central1 \
--quiet

gcloud compute routers delete private-nat-cr \
--region=us-central1 \
--quiet

Usuwanie połączeń ncc

gcloud network-connectivity spokes delete vpc1-spoke1 --global --quiet

gcloud network-connectivity spokes delete vpc2-spoke2 --global --quiet

gcloud network-connectivity spokes delete vpc3-spoke3 --global --quiet

gcloud network-connectivity spokes delete vpc4-spoke4 --global --quiet

Odrzucanie promienia między projektami

Odrzuć promień VPC między projektami z centrum NCC.

gcloud network-connectivity spokes reject projects/$xprojname/locations/global/spokes/xproj-spoke \--details="cleanup" \
--global

Usuwanie centrum NCC

gcloud network-connectivity hubs delete ncc-hub --quiet

Usuwanie reguł zapory sieciowej

gcloud compute firewall-rules delete ncc1-vpc-internal --quiet
gcloud compute firewall-rules delete ncc2-vpc-internal --quiet
gcloud compute firewall-rules delete ncc3-vpc-internal --quiet
gcloud compute firewall-rules delete ncc4-vpc-internal --quiet
gcloud compute firewall-rules delete ncc1-vpc-iap --quiet
gcloud compute firewall-rules delete ncc2-vpc-iap --quiet
gcloud compute firewall-rules delete ncc3-vpc-iap --quiet
gcloud compute firewall-rules delete ncc4-vpc-iap --quiet
gcloud compute firewall-rules delete allow-icmpv6-ula-ncc1
gcloud compute firewall-rules delete allow-icmpv6-ula-ncc4

Usuwanie instancji GCE

gcloud compute instances delete vm1-vpc1-ncc --zone=us-central1-a --quiet
gcloud compute instances delete vm2-vpc2-ncc --zone=us-central1-a --quiet
gcloud compute instances delete pnat-vm-vpc2 --zone=us-central1-a --quiet
gcloud compute instances delete vm1-vpc4-ncc --zone=us-east1-b --quiet
gcloud compute instances delete vpc4-ipv6-vm  --zone us-central1-a --quiet
gcloud compute instances delete vpc2-dual-stack-vm --zone us-east1-b --quiet
gcloud compute instances delete vpc2-ipv6-vm --zone us-central1-a --quiet

Usuwanie podsieci VPC

gcloud compute networks subnets delete ncc2-spoke-nat --region us-central1 --quiet
gcloud compute networks subnets delete vpc1-ncc-subnet1 --region us-central1 --quiet
gcloud compute networks subnets delete vpc1-ncc-subnet2 --region us-central1 --quiet
gcloud compute networks subnets delete vpc1-ncc-subnet3 --region us-central1 --quiet
gcloud compute networks subnets delete vpc2-ncc-subnet1 --region us-central1 --quiet
gcloud compute networks subnets delete overlapping-vpc2 --region us-central1 --quiet
gcloud compute networks subnets delete overlapping-vpc3 --region us-central1 --quiet

gcloud compute networks subnets delete benchmark-testing-rfc2544 --region us-east1 --quiet
gcloud compute networks subnets delete class-e-rfc5735 --region us-east1 --quiet
gcloud compute networks subnets delete ietf-protcol-assignment-rfc6890 --region us-east1 --quiet
gcloud compute networks subnets delete ipv6-4-relay-rfc7526 --region us-east1 --quiet
gcloud compute networks subnets delete pupi --region us-east1 --quiet
gcloud compute networks subnets delete test-net-1-rfc5737 --region us-east1 --quiet
gcloud compute networks subnets delete test-net-2-rfc5737 --region us-east1 --quiet
gcloud compute networks subnets delete test-net-3-rfc5737 --region us-east1 --quiet
gcloud compute networks subnets delete vpc1-ipv64-sn2 --region=us-east1 --quiet
gcloud compute networks subnets delete vpc1-ipv6-sn1 --region=us-central1 --quiet
gcloud compute networks subnets delete vpc4-ipv64-sn2 --region=us-east1 --quiet
gcloud compute networks subnets delete vpc4-ipv6-sn1 --region=us-central1 --quiet
gcloud compute networks subnets delete vpc5-ext-ipv6 --region=us-central1 --quiet

Usuń sieci VPC

gcloud compute networks delete vpc1-ncc vpc2-ncc vpc3-ncc vpc4-ncc, vpc5-ncc --quiet

11. Gratulacje!

Moduł Network Connectivity Center został ukończony.

Omówione kwestie

• Skonfigurowana sieć połączeń równorzędnych VPC typu pełna siatka z centrum NCC
• Filtr wykluczania promieni NCC
• Obsługa projektów promieni w wielu projektach
• Prywatny NAT między sieciami VPC

Następne kroki

• Omówienie Network Connectivity Center
• Dokumentacja Network Connectivity Center

© Google LLC lub jej podmioty stowarzyszone. Wszelkie prawa zastrzeżone. Nie rozpowszechniać.
