Rückverfolgbarkeit der Lieferkette mit BigQuery Graph

1. Einführung

In diesem Codelab erfahren Sie, wie Sie mit BigQuery Graph komplexe Probleme in der Lieferkette und Logistik lösen können.

Sie modellieren ein Lieferkettennetzwerk für ein Restaurant und konzentrieren sich dabei auf Lebensmittelsicherheit und Qualitätskontrolle. Wenn ein Problem mit der Lebensmittelsicherheit auftritt, z. B. eine kontaminierte Zutat von einem Lieferanten, ist Zeit ein entscheidender Faktor. Wenn Sie den „Blast Radius“ ermitteln und schnell einen gezielten Rückruf durchführen, können Sie Kosten sparen und Kunden schützen.

Restaurant Food Scare

Traditionelle relationale Modelle erfordern komplexe, mehrstufige JOIN-Vorgänge, um Artikel über mehrere Phasen hinweg zu verfolgen (Lieferant -> Verteilzentrum -> Großküche -> Geschäft -> Fertiges Produkt). Mit BigQuery Graph modellieren wir diese Verbindungen direkt und ermöglichen so intuitive und schnelle Abfragen mit dem ISO-GQL-Standard (Graph Query Language).

Lerninhalte

  • Wie Sie ein Graphmodell auf vorhandenen BigQuery-Tabellen definieren.
  • Eigenschaftsgraphen in BigQuery erstellen
  • Traversal-Abfragen ausführen, um vorgelagerte und nachgelagerte Auswirkungen zu verfolgen

Voraussetzungen

  • Google Cloud-Projekt mit aktivierter Abrechnungsfunktion
  • Google Cloud Shell

Kostenschätzung

Die BigQuery-Analysegebühren für dieses Lab betragen voraussichtlich weniger als 5 $ und liegen damit weit innerhalb der Zuweisungen der kostenlosen Stufe für neue Nutzer.

2. Einrichtung und Anforderungen

Cloud Shell öffnen

In diesem Lab arbeiten Sie überwiegend in der Cloud Shell, einer Umgebung, die alles enthält, was Sie für die Verwendung von Google Cloud benötigen.

  1. Rufen Sie die Google Cloud Console auf.
  2. Klicken Sie in der Symbolleiste rechts oben auf das Symbol Cloud Shell aktivieren.
  3. Klicken Sie auf Weiter, wenn Sie dazu aufgefordert werden.

Umgebungsvariablen einrichten

Legen Sie in Cloud Shell Ihre Projekt-ID fest, um zukünftige Befehle zu vereinfachen.

export PROJECT_ID=$(gcloud config get-value project)

APIs aktivieren

Führen Sie den folgenden Befehl aus, um die erforderliche BigQuery API zu aktivieren:

gcloud services enable bigquery.googleapis.com

3. Schema und Tabellen erstellen

Sie erstellen ein Dataset und Tabellen, die die Komponenten Ihrer Lieferkette darstellen:

  • item: Die allgemeine Artikeldefinition (z.B. Tomate, Hähnchen).
  • location: Einrichtungen (Zulieferer, Vertriebszentren, Cafés).
  • itemlocation: Die Schnittmengentabelle, die Inventarstandorte darstellt.
  • bom: Materialliste (definiert Gewichtsbeziehungen, z.B. Artikel A gehört zu Artikel B).
  • makes: Ordnet itemlocation dem item zu.
  • stored_at: Ordnet itemlocation location zu.

Dataset erstellen

Sie können die SQL-Befehle in diesem Lab entweder mit Cloud Shell oder der BigQuery-Konsole ausführen.

So verwenden Sie die BigQuery-Konsole:

  1. Öffnen Sie die BigQuery Console in einem neuen Tab.
  2. Fügen Sie die einzelnen SQL-Snippets aus diesem Lab in den Editor ein und klicken Sie dann auf Ausführen, um sie auszuführen.

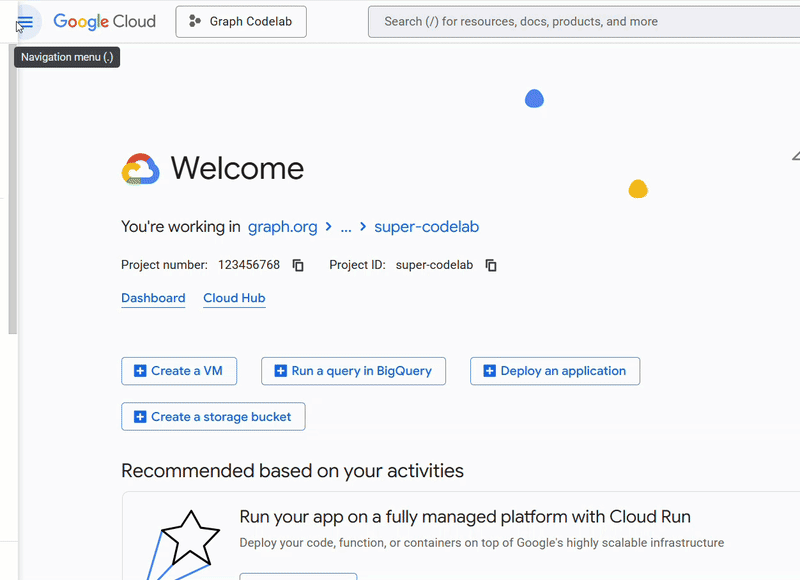

BigQuery-Editor

Führen Sie den folgenden Befehl in Cloud Shell aus oder verwenden Sie die BigQuery-Konsole, um das Schema zu erstellen. Sie verwenden Knotenvariablen in Ihrem SQL-Code.

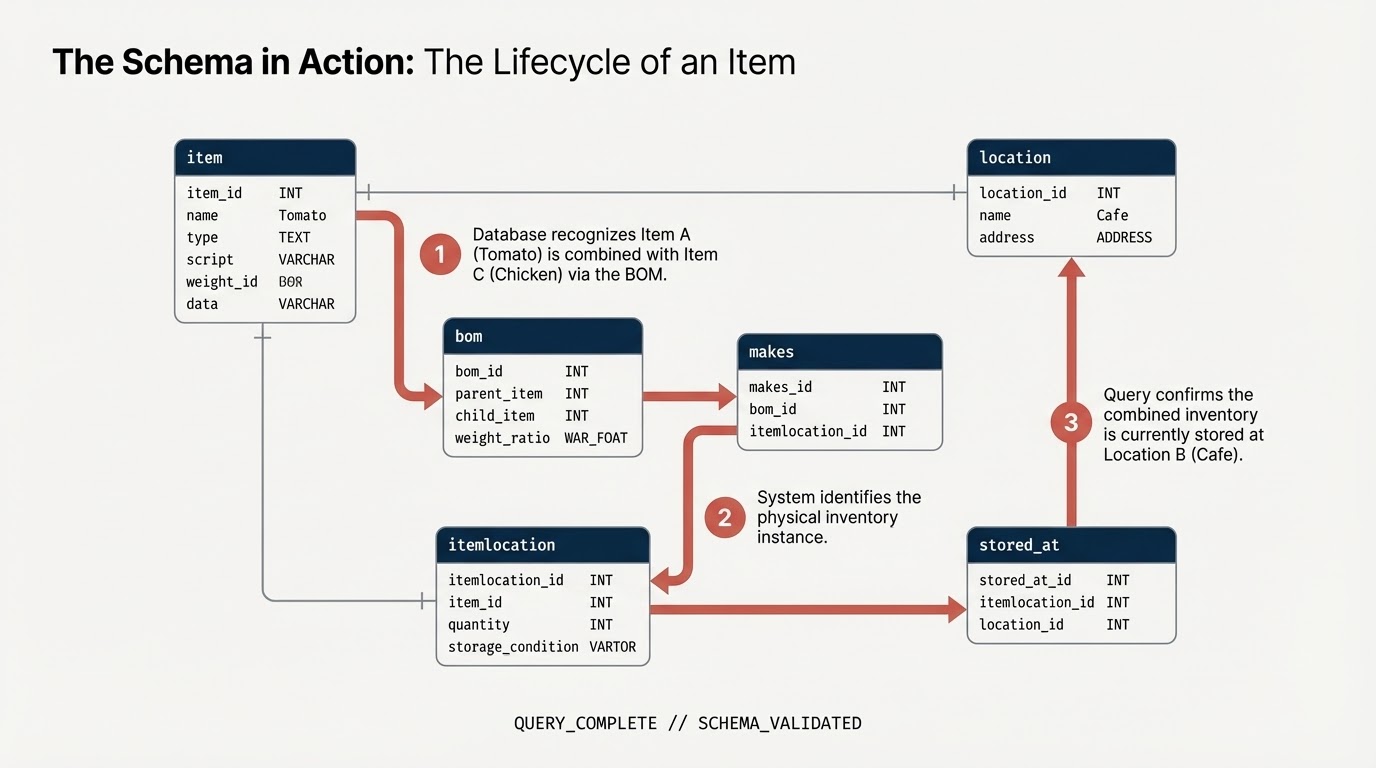

BigQuery-Datenschema

Hinweis: (1) Wenn Sie dies in Google Colab ausführen möchten, können Sie auch die BigQuery-Magic-Befehle verwenden: %%bigquery. Mit dem folgenden Snippet wird das Restaurant-Schema in Ihrem Projekt erstellt, um Ihre Grafikdaten zu speichern. (2) Wenn Sie die Abfrage in Google Colab ausführen, müssen Sie %%bigquery –project <PROJECT_ID> verwenden. Achten Sie darauf, dass das Feld PROJECT_ID dem entsprechenden Projekt zugeordnet ist, das Sie verwenden möchten: PROJECT_ID = "argolis-project-340214" # @param {"type":"string"} (3) Wenn Sie Colab verwenden, müssen Sie je nach Ihren Anforderungen einige Bibliotheken installieren. Wenn Sie die Graphvisualisierung verwenden möchten, müssen Sie die Bibliothek „spanner-graph-notebook==1.1.5“ mit pip installieren.

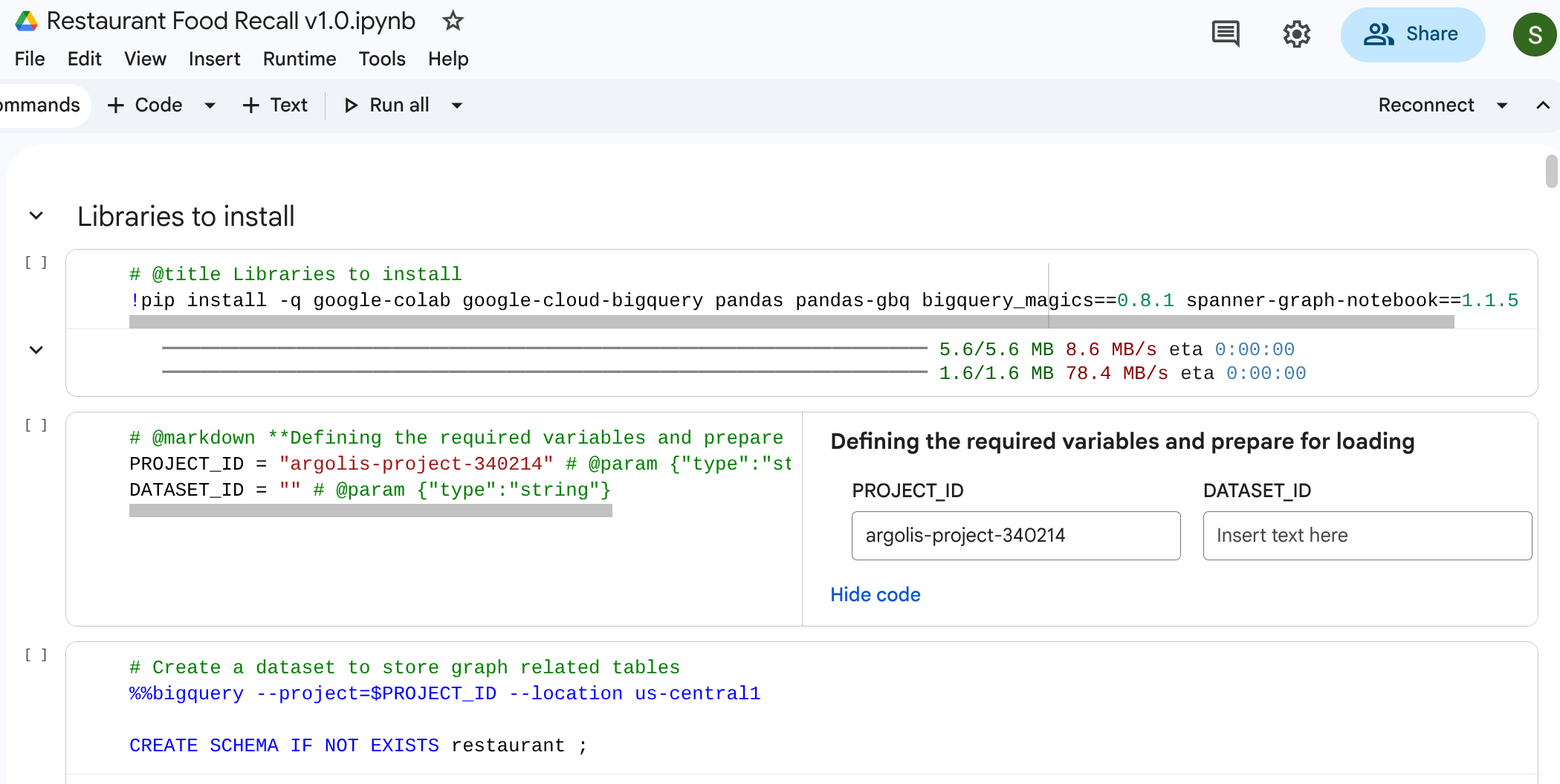

BigQuery-Magie in Colab

%%bigquery --project=$PROJECT_ID
CREATE SCHEMA IF NOT EXISTS restaurant ;

Tabellen erstellen

Führen Sie den folgenden SQL-Code aus, um die Tabellen zu erstellen.

%%bigquery --project=$PROJECT_ID
-- 1. Item Table
DROP TABLE IF EXISTS `restaurant.item`;
CREATE TABLE `restaurant.item` (
  itemKey STRING,
  itemName STRING,
  itemCategory STRING,
  shelfLifeDays INT64,
  PRIMARY KEY (itemKey) NOT ENFORCED
);

-- 2. Location Table
DROP TABLE IF EXISTS `restaurant.location`;
CREATE TABLE `restaurant.location` (
  locationKey STRING,
  locationType STRING,
  locationCity STRING,
  locationState STRING,
  dunsNumber INT64,
  PRIMARY KEY (locationKey) NOT ENFORCED
);
-- 3. ItemLocation Table
DROP TABLE IF EXISTS `restaurant.itemlocation`;
CREATE TABLE `restaurant.itemlocation` (
  itemLocationKey STRING,
  itemKey STRING,
  locationKey STRING,
  variants INT64,
  PRIMARY KEY (itemLocationKey) NOT ENFORCED,
  -- Foreign Key Definitions
  FOREIGN KEY (itemKey) REFERENCES `restaurant.item`(itemKey) NOT ENFORCED,
  FOREIGN KEY (locationKey) REFERENCES `restaurant.location`(locationKey) NOT ENFORCED
);

-- 4. BOM Table
DROP TABLE IF EXISTS `restaurant.bom`;
CREATE TABLE `restaurant.bom` (
  bomKey INT64,
  parentItemLocation STRING,
  childItemLocation STRING,
  childQuantity FLOAT64,
  PRIMARY KEY (bomKey) NOT ENFORCED
);

-- 5. Makes Table
DROP TABLE IF EXISTS `restaurant.makes`;
CREATE TABLE `restaurant.makes` (
  itemLocationKey STRING,
  itemKey STRING,
  locationKey STRING,
  variants INT64,
  PRIMARY KEY (itemLocationKey) NOT ENFORCED
);

DROP TABLE IF EXISTS `restaurant.stored_at`;
CREATE TABLE `restaurant.stored_at` (
  itemLocationKey STRING,
  itemKey STRING,
  locationKey STRING,
  variants INT64,
  PRIMARY KEY (itemLocationKey) NOT ENFORCED
);

4. Beispieldaten werden geladen

Damit dieses Lab vollständig eigenständig ist, füllen Sie die Tabellen mit Beispieldaten mithilfe von reinen SQL-LOAD DATA-Anweisungen. Dies stellt ein Netzwerk dar, das bei einem Lieferanten beginnt, über ein Verteilzentrum (DC) und eine Großküche verläuft und bei einem Café endet.

Führen Sie die folgenden SQL-Abfragen aus, um die Daten zu laden:

BigQuery-Daten laden

Hinweis: Sie können %%bigquery weglassen, wenn Sie die Abfrage direkt in BigQuery Studio ausführen.

%%bigquery --project=$PROJECT_ID
-- Load Item
LOAD DATA OVERWRITE `restaurant.item`
FROM FILES (format = 'CSV', uris = ['gs://supply_chain_demo/item2.csv'], skip_leading_rows = 1);

-- Load Location
LOAD DATA OVERWRITE `restaurant.location`
FROM FILES (format = 'CSV', uris = ['gs://supply_chain_demo/location.csv'], skip_leading_rows = 1);

-- Load ItemLocation
LOAD DATA OVERWRITE `restaurant.itemlocation`
FROM FILES (format = 'CSV', uris = ['gs://supply_chain_demo/itemlocation.csv'], skip_leading_rows = 1);

-- Load BOM
LOAD DATA OVERWRITE `restaurant.bom`
FROM FILES (format = 'CSV', uris = ['gs://supply_chain_demo/bom2.csv'], skip_leading_rows = 1);

-- Load Makes
LOAD DATA OVERWRITE `restaurant.makes`
FROM FILES (format = 'CSV', uris = ['gs://supply_chain_demo/makes.csv'], skip_leading_rows = 1);

-- Load StoredAt
LOAD DATA OVERWRITE `restaurant.stored_at`
FROM FILES (format = 'CSV', uris = ['gs://supply_chain_demo/itemlocation.csv'], skip_leading_rows = 1);

5. Einschränkungen hinzufügen und Diagramm definieren

Bevor Sie den Graphen erstellen, deklarieren Sie die semantischen Beziehungen mithilfe von Standard-SQL-Primärschlüssel- und Fremdschlüsseleinschränkungen. Diese helfen BigQuery, Knoten-IDs zu verstehen und Edge-Tabellen mit Knotentabellen zu verbinden.

Attributgrafik erstellen

Jetzt fassen Sie diese Tabellen in einer einzigen zusammenhängenden Graphstruktur namens restaurant.bombod zusammen.

Sie definieren:

  • Knoten: item, location, itemlocation
  • Edges: makes, stored_at und consists_of (BOM)
%%bigquery --project=$PROJECT_ID

CREATE OR REPLACE PROPERTY GRAPH `restaurant.bombod`
NODE TABLES (
  `restaurant.item` KEY (itemKey) LABEL item PROPERTIES ALL COLUMNS,
  `restaurant.location` KEY (locationKey) LABEL location PROPERTIES ALL COLUMNS,
  `restaurant.itemlocation` KEY (itemLocationKey) LABEL itemlocation PROPERTIES ALL COLUMNS
)
EDGE TABLES (
  `restaurant.makes`
    KEY (itemLocationKey)
    SOURCE KEY (itemLocationKey) REFERENCES `restaurant.itemlocation`(itemLocationKey)
    DESTINATION KEY (itemKey) REFERENCES `restaurant.item`(itemKey)
    LABEL makes PROPERTIES ALL COLUMNS,

  `restaurant.bom`
    KEY (bomKey)
    SOURCE KEY (childItemLocation) REFERENCES `restaurant.itemlocation`(itemLocationKey)
    DESTINATION KEY (parentItemLocation) REFERENCES `restaurant.itemlocation`(itemLocationKey)
    LABEL consists_of PROPERTIES ALL COLUMNS,

  `restaurant.stored_at`
    KEY (itemLocationKey)
    SOURCE KEY (itemLocationKey) REFERENCES `restaurant.itemlocation`(itemLocationKey)
    DESTINATION KEY (locationKey) REFERENCES `restaurant.location`(locationKey)
    LABEL stored_at PROPERTIES ALL COLUMNS
);

6. Lieferkette visualisieren

Sie können eine Top-Down-Durchlaufabfrage ausführen, um das gesamte Lieferkettennetzwerk zu sehen. In einem Standard-Notebook oder einer Benutzeroberfläche, die dies unterstützt (z. B. %%bigquery --graph), wird eine visuelle Karte zurückgegeben.

Verwenden Sie absolute Diagrammabfragen, um Knoten und Kanten einzurichten.

Hinweis: Wie bereits erwähnt, können Sie zur Ausführung in Google Colab oder Colab Enterprise-Notebooks auch die BigQuery-Magic-Befehle verwenden: %%bigquery. Wenn Sie das Diagramm in Google Colab oder Colab Enterprise-Notebooks visualisieren möchten, fügen Sie das Flag „--graph“ ein: %%bigquery --graph

%%bigquery  --project=$PROJECT_ID --graph output

Graph restaurant.bombod

match p=(a:itemlocation)-[c:consists_of]->(b:itemlocation)
match q=(a)-[d:stored_at]->(e:location)
optional match z=(f)-[g:makes]-(b)

return to_json(p) as ppath, to_json(q) as qpath, to_json(z) as zpath

Ausgabe:

Grafik zum Gastronomiebedarf

7. Anwendungsfall 1: Nachverfolgung einer Beschwerde im Upstream-Bereich

Szenario: Ein Kunde beschwert sich über die Qualität des Hähnchens in seinem Sandwich in der Filiale in New York. Sie müssen das fertige Produkt rückwärts verfolgen, um die unmittelbaren Montageschritte zu sehen.

Durchquerungsabfrage

Führen Sie die Abfrage im Graph Traversal-Abfrageformat aus. Dabei werden die consists_of-Kanten betrachtet, die nachgelagerte Assemblies mit vorgelagerten Zutaten verknüpfen.

%%bigquery --project=$PROJECT_ID --graph

GRAPH restaurant.bombod
MATCH p=(a:itemlocation)-[c:consists_of]->(b:itemlocation)
OPTIONAL MATCH q=(b)-[d:stored_at]-(e)
return to_json(p) as ppath, to_json(q) as qpath

Aufgrund der Pfeilrichtung in der Edge-Tabelle consists_of (Ingredient -> Finished) liefert eine Suche flussaufwärts schnell Links, die abhängige Materialien und Lagerorte isolieren.

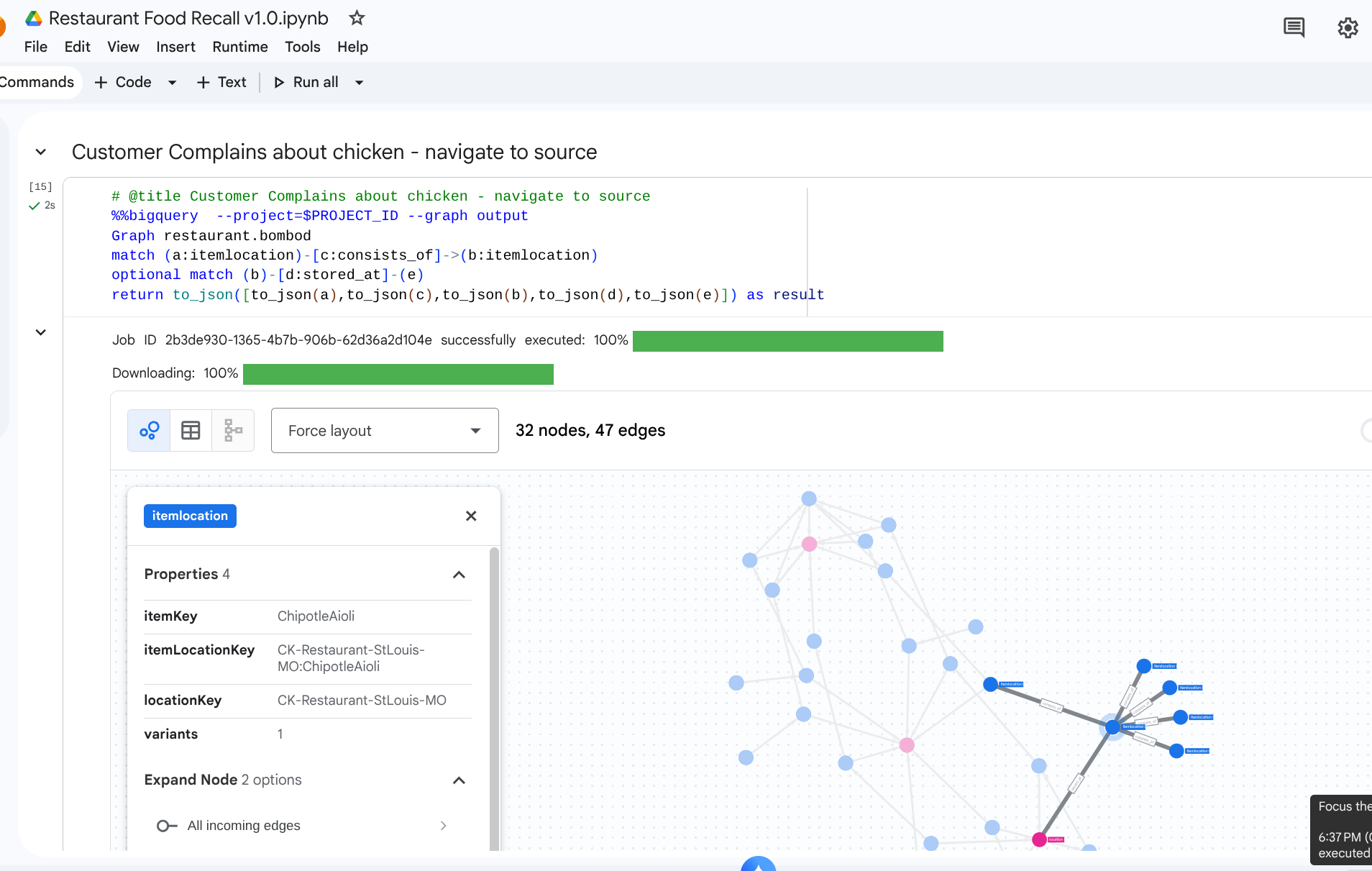

Ausgabe: Navigating Source of Chicken

8. Anwendungsfall 2: Auswirkungsanalyse

Szenario: Ein Schneesturm hat das Verteilzentrum in Columbus, Ohio, lahmgelegt. Sie müssen wissen, welche nachgelagerten Vorbereitungen oder fertigen Artikel sofort betroffen sind.

Durchquerungsabfrage

Sie beginnen beim spezifischen location, der das Verteilzentrum darstellt, identifizieren den dort gelagerten Bestand und sehen, welche fertigen Artikel ihn benötigen.

# @title Impact of a storm on a DC

%%bigquery  --project=$PROJECT_ID --graph
Graph restaurant.bombod
match path1=(z:itemlocation)-[m:stored_at]->(dc:location) where dc.locationKey like '%DC-Sysco-Columbus-OH%'
match path2=(z:itemlocation)-[c:consists_of]->(b:itemlocation)
match path3=(b:itemlocation)-[n:makes]->(item:item)
optional match path4=(b)-[p:stored_at]->(q:location)
return to_json(path1) as path1, to_json(path2) as path2,to_json(path3) as path3, to_json(path4) as path4


Ausgabe: Auswirkungen des Sturms

9. Anwendungsfall 3: Nachgelagerter Recall

Szenario: Ein Lieferant informiert Sie über eine bestimmte Charge kontaminierter Produkte: Strauchtomaten vom Lieferanten. Sie müssen alle betroffenen endgültigen Menüpunkte in den Cafés finden.

Durchquerungsabfrage

Sie suchen nach dem Standort des kontaminierten Rohmaterials und führen dann eine Pfaddurchquerung nachgelagerter Elemente durch, um die letztendlich betroffenen Artikel zu finden.

%%bigquery  --project=$PROJECT_ID --graph
Graph restaurant.bombod
match path1=(a:itemlocation)-[c:consists_of]->(b:itemlocation)-[e:makes]->(f:item) where f.itemKey like '%Tomato%'
return to_json(path1) as result

Diese Abfrage findet alle Elemente, die mit dem Muster „Tomato“ übereinstimmen und mit der Upstream-Beziehung verknüpft sind. So entsteht eine leistungsstarke Zuordnung, mit der sich ermitteln lässt, welche Café-Artikel zurückgerufen werden müssen.

Ausgabe: Nachgelagerte Auswirkungen von schlechten Tomaten

10. Bereinigen

Löschen Sie die Ressourcen, sobald Sie die Schritte der Schritt-für-Schritt-Anleitung abgeschlossen haben, um Restkosten in Ihrem Arbeitsbereich zu vermeiden.

DROP SCHEMA `restaurant` CASCADE;

11. Fazit

Glückwunsch! Sie haben eine Lieferkette modelliert und eine Auswirkungsanalyse mit BigQuery Graph durchgeführt.

Zusammenfassung

Sie haben Folgendes gelernt:

  1. Deklarieren Sie graphzentrierte relationale Beziehungen mit Primär-/Fremdschlüsseln.
  2. Erstellen Sie einen einheitlichen Property Graph.
  3. Mit der Graph Query-Durchlauflogik können Sie effizient durch Beziehungen mit mehreren Knoten navigieren.

Weitere Informationen zur Diagrammarchitektur finden Sie in der Google Cloud-Dokumentation.
