Ćwiczenia z zakresu zmienności usługi Private Service Connect

1. Wprowadzenie

Private Service Connect to funkcja sieci Google Cloud, która umożliwia konsumentom prywatny dostęp do usług zarządzanych z poziomu sieci VPC. Podobnie umożliwia producentom usług zarządzanych hostowanie tych usług we własnych, oddzielnych sieciach VPC i oferowanie prywatnego połączenia z klientami.

Do tej pory, gdy usługi PSC były udostępniane za pomocą przyłącza usługi, nie można było wprowadzać zmian w systemach równoważenia obciążenia usługi bez usunięcia przyłącza usługi i przerwania połączenia z punktem końcowym PSC konsumenta. Wprowadzenie możliwości zmiany PSC umożliwia producentom aktualizowanie systemu równoważenia obciążenia przy zachowaniu połączenia punktu końcowego PSC. Utrzymanie połączenia punktu końcowego PSC z przyłączem usługi podczas zmiany systemu równoważenia obciążenia ma tę zaletę, że nie wymaga żadnych działań po stronie klienta.

Obecnie możliwość zmiany PSC będzie obsługiwać

• Migracja do reguły przekierowania systemu równoważenia obciążenia tego samego typu (np. Przekazywanie sieciowe do przekazywania sieciowego)
• Migracja do reguły przekierowania systemu równoważenia obciążenia innego typu (np. Przekazywanie sieciowe do systemu równoważenia obciążenia aplikacji

Zmienność PSC nie obsługuje edytowania reguły przekierowania w miejscu.

W tym laboratorium utworzysz usługę sieciową producenta udostępnianą przez wewnętrzny przekazujący sieciowy system równoważenia obciążenia, sprawdzisz, czy usługa ma łączność przez punkt końcowy PSC, a następnie zaktualizujesz powiązanie przyłącza usługi z nową regułą przekierowania do wewnętrznego systemu równoważenia obciążenia aplikacji.

Czego się nauczysz

• utworzyć prostą usługę internetową Apache udostępnianą jako usługa producenta PSC;
• Utwórz punkt końcowy PSC.
• Utwórz prywatną strefę Cloud DNS na potrzeby wywołań usługi konsumenckiej.
• Zaktualizuj regułę przekierowania powiązaną z przyłączem usługi za pomocą funkcji PSC Mutability.

Czego potrzebujesz

• Projekt Google Cloud z uprawnieniami właściciela
• Podstawowa wiedza o sieciach w Google Cloud

2. Środowisko testowe

Zazwyczaj producenci i konsumenci pracują w różnych projektach. Dla uproszczenia wszystkie działania wykonamy w tym samym projekcie, ale każdy krok będzie oznaczony jako projekt producenta lub projekt konsumenta, jeśli użytkownik woli pracować w różnych projektach.

Na potrzeby tego modułu zaczniemy od utworzenia sieci VPC producenta z 3 podsieciami: jedną do hostowania usługi producenta i testowej maszyny wirtualnej, jedną dla reguł przekazywania systemu równoważenia obciążenia i jedną dla podsieci NAT PSC. Aby pobrać pakiety Linuksa, potrzebujemy routera Cloud Router i usługi Cloud NAT, które zapewnią dostęp do internetu. Udostępnimy naszą usługę Apache skonfigurowaną za pomocą niezarządzanej grupy instancji za pomocą wewnętrznego regionalnego przekazującego sieciowego systemu równoważenia obciążenia i powiążemy regułę przekierowania z przyłączeniem usługi.

Po stronie konsumenta utworzymy sieć consumer-vpc z jedną podsiecią, w której będzie hostowany punkt końcowy PSC i kliencka maszyna wirtualna do testowania. Skonfigurujemy prywatną strefę Cloud DNS, aby uzyskać dostęp do usługi za pomocą nazwy hosta.

Aby zaprezentować funkcję zmienności PSC, po stronie producenta dodamy 2 dodatkowe podsieci: jedną do hostowania nowej maszyny wirtualnej usługi, a drugą dla podsieci tylko z serwerem proxy systemu równoważenia obciążenia. Utworzymy nową maszynę wirtualną hostującą serwer WWW Apache, ponownie skonfigurowaną za pomocą niezarządzanej grupy instancji, i udostępnimy ją za pomocą nowego wewnętrznego regionalnego systemu równoważenia obciążenia aplikacji. Zaktualizujemy przyłącze usługi, aby wskazywało nową regułę przekierowania, i sprawdzimy, czy po stronie konsumenta połączenie nadal działa.

3. Konfiguracja i wymagania

Samodzielne konfigurowanie środowiska

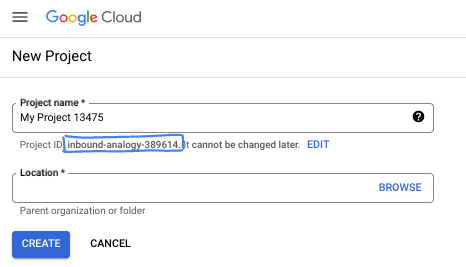

1. Zaloguj się w konsoli Google Cloud i utwórz nowy projekt lub użyj istniejącego. Jeśli nie masz jeszcze konta Gmail ani Google Workspace, musisz je utworzyć.

• Nazwa projektu to wyświetlana nazwa uczestników tego projektu. Jest to ciąg znaków, który nie jest używany przez interfejsy API Google. Zawsze możesz ją zaktualizować.
• Identyfikator projektu jest unikalny we wszystkich projektach Google Cloud i nie można go zmienić po ustawieniu. Konsola Cloud automatycznie generuje unikalny ciąg znaków. Zwykle nie musisz się tym przejmować. W większości ćwiczeń z programowania musisz odwoływać się do identyfikatora projektu (zwykle oznaczanego jako PROJECT_ID). Jeśli wygenerowany identyfikator Ci się nie podoba, możesz wygenerować inny losowy identyfikator. Możesz też spróbować własnej nazwy i sprawdzić, czy jest dostępna. Po tym kroku nie można go zmienić i pozostaje on taki przez cały czas trwania projektu.
• Warto wiedzieć, że istnieje też trzecia wartość, numer projektu, której używają niektóre interfejsy API. Więcej informacji o tych 3 wartościach znajdziesz w dokumentacji.

Ostrzeżenie: identyfikator projektu jest unikalny globalnie i po jego wybraniu nie może być używany przez nikogo innego. Jesteś jedynym użytkownikiem tego identyfikatora. Nawet po usunięciu projektu nie można ponownie użyć jego identyfikatora.

Uwaga: jeśli używasz konta Gmail, możesz pozostawić domyślną lokalizację ustawioną na Brak organizacji. Jeśli używasz konta Google Workspace, wybierz lokalizację odpowiednią dla Twojej organizacji.

2. Następnie musisz włączyć płatności w konsoli Cloud, aby korzystać z zasobów i interfejsów API Google Cloud. Wykonanie tego laboratorium nie będzie kosztować dużo, a może nawet nic. Aby wyłączyć zasoby i uniknąć naliczania opłat po zakończeniu tego samouczka, możesz usunąć utworzone zasoby lub projekt. Nowi użytkownicy Google Cloud mogą skorzystać z bezpłatnego okresu próbnego, w którym mają do dyspozycji środki w wysokości 300 USD.

Uruchamianie Cloud Shell

Z Google Cloud można korzystać zdalnie na laptopie, ale w tym module praktycznym będziesz używać Google Cloud Shell, czyli środowiska wiersza poleceń działającego w chmurze.

W konsoli Google Cloud kliknij ikonę Cloud Shell na pasku narzędzi w prawym górnym rogu:

Uzyskanie dostępu do środowiska i połączenie się z nim powinno zająć tylko kilka chwil. Po zakończeniu powinno wyświetlić się coś takiego:

Ta maszyna wirtualna zawiera wszystkie potrzebne narzędzia dla programistów. Zawiera również stały katalog domowy o pojemności 5 GB i działa w Google Cloud, co znacznie zwiększa wydajność sieci i usprawnia proces uwierzytelniania. Wszystkie zadania w tym laboratorium możesz wykonać w przeglądarce. Nie musisz niczego instalować.

4. Zanim zaczniesz

Włącz interfejsy API

W Cloud Shell sprawdź, czy identyfikator projektu jest skonfigurowany.

gcloud config list project
gcloud config set project [YOUR-PROJECT-NAME]
export project=[YOUR-PROJECT-NAME]
export region=us-central1
export zone=$region-a
echo $project
echo $region
echo $zone

Włącz wszystkie niezbędne usługi

gcloud services enable compute.googleapis.com
gcloud services enable dns.googleapis.com

5. Tworzenie sieci producentów [projekt producenta]

Utwórz sieć VPC

Z Cloud Shell

gcloud compute networks create producer-vpc \
    --subnet-mode=custom

Tworzenie podsieci

Zaczniemy od wdrożenia 3 podsieci w sieci VPC producenta. Jedna będzie służyć do wdrażania usługi producenta, druga do reguł przekierowania systemu równoważenia obciążenia, a trzecia będzie powiązana z przyłączem usługi PSC dla naszej podsieci NAT PSC.

Z Cloud Shell

gcloud compute networks subnets create producer-service-subnet \
    --network=producer-vpc \
    --range=10.0.0.0/28 \
    --region=$region

gcloud compute networks subnets create producer-fr-subnet \
        --network=producer-vpc \
        --range=192.168.0.0/28 \
        --region=$region

gcloud compute networks subnets create psc-nat-subnet \
    --network=producer-vpc \
    --range=10.100.0.0/28 \
    --region=$region \
    --purpose=PRIVATE_SERVICE_CONNECT

UWAGA: podsieci o przeznaczeniu PRIVATE_SERVICE_CONNECT można używać tylko w przypadku przyłączy usługi PSC. Nie możesz wdrażać zadań w tej podsieci.

Utwórz Cloud NAT.

Do zainstalowania odpowiednich pakietów dla naszych usług producenta wymagany jest Cloud NAT.

Z Cloud Shell

gcloud compute routers create $region-cr \
    --network=producer-vpc \
    --region=$region

Z Cloud Shell

gcloud compute routers nats create $region-nat \
    --router=$region-cr \
    --region=$region \
    --nat-all-subnet-ip-ranges \
    --auto-allocate-nat-external-ips

Tworzenie zasad i reguł zapory sieciowej

Z Cloud Shell

gcloud compute network-firewall-policies create producer-vpc-policy --global

gcloud compute network-firewall-policies associations create \
    --firewall-policy producer-vpc-policy \
    --network producer-vpc \
    --name network-producer-vpc \
    --global-firewall-policy

Aby umożliwić IAP połączenie z instancjami maszyn wirtualnych, utwórz regułę zapory sieciowej, która:

• Dotyczy wszystkich instancji maszyn wirtualnych, które mają być dostępne przez IAP.
• Zezwala na ruch przychodzący z zakresu adresów IP 35.235.240.0/20. Ten zakres zawiera wszystkie adresy IP, których IAP używa do przekierowywania TCP.

Z Cloud Shell

gcloud compute network-firewall-policies rules create 1000 \
    --action ALLOW \
    --firewall-policy producer-vpc-policy \
    --description "SSH with IAP" \
    --direction INGRESS \
    --src-ip-ranges 35.235.240.0/20 \
    --layer4-configs tcp:22  \
    --global-firewall-policy

Zaczniemy od 3 reguł zapory sieciowej. Pierwsza z nich umożliwi dostęp do maszyn wirtualnych w ramach kontroli stanu systemu równoważenia obciążenia (2000), druga umożliwi dostęp do maszyn wirtualnych z zakresu NAT PSC (3000), a trzecia umożliwi łączność między maszynami wirtualnymi w podsieci usługi na potrzeby testowania (4000). Utworzymy wszystkie reguły dla portu 80, ponieważ będziemy go używać w naszej usłudze.

Z Cloud Shell

gcloud compute network-firewall-policies rules create 2000 \
    --action ALLOW \
    --firewall-policy producer-vpc-policy \
    --description "LB healthchecks" \
    --direction INGRESS \
    --src-ip-ranges 130.211.0.0/22,35.191.0.0/16 \
    --layer4-configs tcp:80  \
    --global-firewall-policy

gcloud compute network-firewall-policies rules create 3000 \
    --action ALLOW \
    --firewall-policy producer-vpc-policy \
    --description "allow access from PSC NAT subnet" \
    --direction INGRESS \
    --src-ip-ranges 10.100.0.0/28 \
    --layer4-configs tcp:80  \
    --global-firewall-policy

 gcloud compute network-firewall-policies rules create 4000 \
    --action ALLOW \
    --firewall-policy producer-vpc-policy \
    --description "allow access between producer service VMs and testing client for testing purposes" \
    --direction INGRESS \
    --src-ip-ranges 10.0.0.0/28 \
    --layer4-configs tcp:80 \
    --global-firewall-policy

6. Tworzenie usługi producenta [projekt producenta]

Utworzymy prostą usługę internetową Apache za pomocą niezarządzanej grupy instancji, która wyświetla komunikat „I am a Producer Service”.

Utwórz instancję

Z Cloud Shell

gcloud compute instances create producer-service-vm \
    --network producer-vpc \
    --subnet producer-service-subnet \
    --zone $zone \
    --no-address \
    --metadata startup-script='#! /bin/bash
    sudo apt-get update
    sudo apt-get install apache2 -y
    a2enmod ssl
    sudo a2ensite default-ssl
    echo "I am a Producer Service." | \
    tee /var/www/html/index.html
    systemctl restart apache2'

Utwórz niezarządzaną grupę instancji

Z Cloud Shell

gcloud compute instance-groups unmanaged create producer-uig \
  --zone=$zone

Dodaj maszynę wirtualną producer-service-vm do utworzonej właśnie niezarządzanej grupy instancji.

Z Cloud Shell

gcloud compute instance-groups unmanaged add-instances producer-uig \
  --zone=$zone \
  --instances=producer-service-vm

Tworzenie komponentów systemu równoważenia obciążenia

W przypadku wersji 1 usługi producenta udostępnimy usługę za pomocą przekazującego sieciowego systemu równoważenia obciążenia na porcie 80.

To wdrożenie służy wyłącznie do celów laboratoryjnych i nie jest zalecane w środowisku produkcyjnym.

Wdróż kontrolę stanu dla portu 80.

Z Cloud Shell

gcloud compute health-checks create http producer-hc \
        --region=$region

Wdróż usługę backendu i dodaj do niej backend.

Z Cloud Shell

gcloud compute backend-services create producer-bes \
  --load-balancing-scheme=internal \
  --protocol=tcp \
  --region=$region \
  --health-checks=producer-hc \
  --health-checks-region=$region

gcloud compute backend-services add-backend producer-bes \
  --region=$region \
  --instance-group=producer-uig \
  --instance-group-zone=$zone

Utwórz statyczny adres IP, który będzie używany w regule przekierowania systemu równoważenia obciążenia.

Z Cloud Shell

gcloud compute addresses create producer-fr-ip\
  --region $region \
  --subnet producer-fr-subnet \
  --addresses 192.168.0.2

Utwórz regułę przekierowania systemu równoważenia obciążenia, która udostępnia port 80, korzystając z utworzonej wcześniej usługi backendu i adresu IP.

Z Cloud Shell

gcloud compute forwarding-rules create producer-fr \
  --region=$region \
  --load-balancing-scheme=internal \
  --network=producer-vpc \
  --subnet=producer-fr-subnet \
  --address=producer-fr-ip \
  --ip-protocol=TCP \
  --ports=80 \
  --backend-service=producer-bes \
  --backend-service-region=$region

7. Testowanie usługi producenta [projekt producenta]

Utwórz testową maszynę wirtualną w podsieci usługi producenta, zaloguj się na nią i przetestuj wywołanie usługi Apache.

Z Cloud Shell

 gcloud compute instances create producer-test-vm \
    --zone=$zone \
    --subnet=producer-service-subnet \
    --no-address

Z Cloud Shell

gcloud compute ssh producer-test-vm \
    --zone=$zone \
    --command="curl -s 192.168.0.2/index.html"

Oczekiwane dane wyjściowe

I am a Producer Service.

8. Udostępnianie usługi producenta za pomocą przyłącza usługi [projekt producenta]

Utwórz przyłącze usługi. Powiąż go z regułą przekierowania utworzoną za pomocą psc-nat-subnet.

Skonfigurujemy to połączenie usługi tak, aby automatycznie akceptowało wszystkie połączenia bez list akceptacji/odrzucania konsumentów. Nie jest to zalecane w środowisku produkcyjnym.

Z Cloud Shell

gcloud compute service-attachments create producer-attachment \
    --region=$region \
    --producer-forwarding-rule=producer-fr  \
    --connection-preference=ACCEPT_AUTOMATIC \
    --nat-subnets=psc-nat-subnet

Zanotuj identyfikator URI przyłączenia usługi (selfLink), ponieważ będzie on potrzebny w kolejnym kroku konfiguracji punktu końcowego PSC. Możesz go uzyskać, wykonując w Cloud Shell to polecenie.

Z Cloud Shell

gcloud compute service-attachments describe producer-attachment --region=$region

Przykładowe dane wyjściowe

connectionPreference: ACCEPT_AUTOMATIC
creationTimestamp: '2026-02-10T07:50:04.250-08:00'
description: ''
enableProxyProtocol: false
fingerprint: xxx
id: 'xxx'
kind: compute#serviceAttachment
name: producer-attachment
natSubnets:
- https://www.googleapis.com/compute/v1/projects/$project/regions/$region/subnetworks/psc-nat-subnet
pscServiceAttachmentId:
  high: 'xxx'
  low: 'xxx'
reconcileConnections: false
region: https://www.googleapis.com/compute/v1/projects/$project/regions/$region
selfLink: https://www.googleapis.com/compute/v1/projects/$project/regions/$region/serviceAttachments/producer-attachment
targetService: https://www.googleapis.com/compute/v1/projects/$project/regions/$region/forwardingRules/producer-fr

Skopiuj identyfikator URI zaczynający się od projects.

Przykład: projects/$project/regions/$region/serviceAttachments/producer-attachment

9. Tworzenie sieci konsumenta [projekt konsumenta]

Utwórz sieć VPC

Z Cloud Shell

gcloud compute networks create consumer-vpc \
    --subnet-mode=custom

Utwórz podsieć

Zostanie wdrożona jedna podsieć, w której wdrożymy punkt końcowy PSC i testową maszynę wirtualną klienta.

Z Cloud Shell

gcloud compute networks subnets create consumer-subnet \
    --network=consumer-vpc \
    --range=10.0.0.0/28 \
    --region=$region

Tworzenie zasad i reguł zapory sieciowej

Z Cloud Shell

gcloud compute network-firewall-policies create consumer-vpc-policy --global

gcloud compute network-firewall-policies associations create \
    --firewall-policy consumer-vpc-policy \
    --network consumer-vpc \
    --name network-consumer-vpc \
    --global-firewall-policy

Skonfigurujemy też sieć VPC klienta, aby używała IAP do SSH.

Z Cloud Shell

gcloud compute network-firewall-policies rules create 1000 \
    --action ALLOW \
    --firewall-policy consumer-vpc-policy \
    --description "SSH with IAP" \
    --direction INGRESS \
    --src-ip-ranges 35.235.240.0/20 \
    --layer4-configs tcp:22  \
    --global-firewall-policy

10. Utwórz punkt końcowy Private Service Connect [projekt konsumenta]

Zarezerwuj statyczny adres IP, który będzie używany w punkcie końcowym usługi PSC.

Z Cloud Shell

gcloud compute addresses create psc-endpoint-ip \
    --region=$region \
    --subnet=consumer-subnet \
    --addresses 10.0.0.2

Utwórz punkt końcowy PSC, używając zarezerwowanego statycznego adresu IP i identyfikatora URI przyłącza usługi, które zostały zanotowane wcześniej.

Z Cloud Shell

gcloud compute forwarding-rules create psc-endpoint \
  --region=$region \
  --network=consumer-vpc \
  --address=psc-endpoint-ip \
  --target-service-attachment=projects/$project/regions/$region/serviceAttachments/producer-attachment

11. Konfigurowanie prywatnej strefy DNS dla punktu końcowego PSC [projekt klienta]

Za pomocą Cloud DNS skonfigurujemy prywatną strefę DNS o nazwie DNS myservice.com, która będzie używana z naszym punktem końcowym PSC.

Z Cloud Shell

gcloud dns managed-zones create "consumer-service" \
    --dns-name=myservice.com \
    --description="consumer service dns" \
    --visibility=private \
    --networks=consumer-vpc

gcloud dns record-sets transaction start \
   --zone="consumer-service"

Utwórz rekord A dla domeny myservice.com i skieruj go na adres IP punktu końcowego PSC.

Z Cloud Shell

gcloud dns record-sets transaction add 10.0.0.2 \
   --name=myservice.com \
   --ttl=300 \
   --type=A \
   --zone="consumer-service"

gcloud dns record-sets transaction execute \
   --zone="consumer-service"

12. Testowanie punktu końcowego PSC [projekt klienta]

Tworzenie klienckiej maszyny wirtualnej

Z Cloud Shell

gcloud compute instances create consumer-client-vm \
    --zone=$zone \
    --subnet=consumer-subnet \
    --no-address

Testowanie połączenia z punktem końcowym PSC

Z Cloud Shell

gcloud compute ssh consumer-client-vm \
    --zone=$zone \
    --command="curl -s myservice.com/index.html"

Oczekiwane dane wyjściowe

I am a Producer Service.

W kolejnej części tego laboratorium kodowania utworzymy nową usługę producenta i przeprowadzimy do niej migrację. Zaprezentujemy też funkcję zmienności PSC, która umożliwia bezproblemową aktualizację bez konieczności wprowadzania zmian w konfiguracji po stronie konsumenta.

13. Tworzenie zaktualizowanej usługi producenta [projekt producenta]

Aby zaktualizować usługę producenta, wdrożymy nową maszynę wirtualną z podobnym serwerem WWW Apache i komunikatem „I am a NEW Producer service”. Dodamy tę maszynę wirtualną do nowej niezarządzanej grupy instancji i użyjemy jej jako backendu nowego systemu równoważenia obciążenia. Zamiast korzystać z przekazującego sieciowego systemu równoważenia obciążenia, zaktualizujemy system równoważenia obciążenia do regionalnego wewnętrznego systemu równoważenia obciążenia aplikacji.

Aktualizowanie sieci

Utwórz nową podsieć, która będzie używana jako podsieć tylko-proxy dla systemu równoważenia obciążenia aplikacji.

Z Cloud Shell

gcloud compute networks subnets create lb-proxy-subnet \
    --network=producer-vpc \
    --range=10.200.0.0/24 \
    --region=$region \
    --purpose=REGIONAL_MANAGED_PROXY \
    --role=ACTIVE

Utwórz nową podsieć, w której będzie hostowana nowa usługa.

Z Cloud Shell

gcloud compute networks subnets create producer-service-new-subnet \
    --network=producer-vpc \
    --range=10.0.1.0/28 \
    --region=$region

Utwórz nową regułę zapory sieciowej, która zezwoli na połączenie z naszą nową usługą producenta z podsieci tylko dla proxy.

Z Cloud Shell

 gcloud compute network-firewall-policies rules create 3001 \
    --action ALLOW \
    --firewall-policy producer-vpc-policy \
    --description "allow access from proxy only subnet" \
    --direction INGRESS \
    --src-ip-ranges 10.200.0.0/24 \
    --layer4-configs tcp:80  \
    --global-firewall-policy

Utwórz instancję

Z Cloud Shell

gcloud compute instances create new-producer-service-vm \
    --network producer-vpc \
    --subnet producer-service-new-subnet \
    --zone $zone \
    --no-address \
    --metadata startup-script='#! /bin/bash
    sudo apt-get update
    sudo apt-get install apache2 -y
    a2enmod ssl
    sudo a2ensite default-ssl
    echo "I am a NEW Producer Service." | \
    tee /var/www/html/index.html
    systemctl restart apache2'

Utwórz niezarządzaną grupę instancji

Z Cloud Shell

gcloud compute instance-groups unmanaged create producer-new-uig \
  --zone=$zone

gcloud compute instance-groups unmanaged add-instances producer-new-uig \
  --zone=$zone \
  --instances=new-producer-service-vm

gcloud compute instance-groups unmanaged set-named-ports producer-new-uig \
    --named-ports=http:80 \
    --zone=$zone

Tworzenie nowych komponentów systemu równoważenia obciążenia

Utwórz usługę backendu. Zwróć uwagę, że używamy schematu równoważenia obciążenia INTERNAL_MANAGED, ponieważ przechodzimy na wewnętrzny system równoważenia obciążenia aplikacji.

Z Cloud Shell

gcloud compute backend-services create producer-new-bes \
  --load-balancing-scheme=INTERNAL_MANAGED \
  --protocol=http \
  --region=$region \
  --health-checks=producer-hc \
  --health-checks-region=$region

Dodaj niezarządzaną grupę instancji jako backend do usługi backendu.

Z Cloud Shell

gcloud compute backend-services add-backend producer-new-bes \
  --region=$region \
  --instance-group=producer-new-uig \
  --instance-group-zone=$zone

Utwórz mapę adresów URL i docelowe serwery proxy HTTP.

Z Cloud Shell

gcloud compute url-maps create producer-url-map \
  --default-service=producer-new-bes \
  --region=$region

gcloud compute target-http-proxies create http-proxy \
  --url-map=producer-url-map \
  --region=$region

Utwórz statyczny adres IP, którego użyjemy w regule przekierowania. Będzie ona pochodzić z tej samej podsieci, której użyliśmy w przypadku pierwotnej reguły przekierowania.

Z Cloud Shell

gcloud compute addresses create producer-fr-new-ip\
  --region $region \
  --subnet producer-fr-subnet \
  --addresses 192.168.0.3

Utwórz regułę przekierowania.

Z Cloud Shell

gcloud compute forwarding-rules create new-producer-fr \
  --load-balancing-scheme=INTERNAL_MANAGED \
  --network=producer-vpc \
  --subnet=producer-fr-subnet \
  --address=producer-fr-new-ip \
  --ports=80 \
  --region=$region \
  --target-http-proxy=http-proxy \
  --target-http-proxy-region=$region

14. Testowanie zaktualizowanej usługi producenta [projekt producenta]

Użyjemy tej samej testowej maszyny wirtualnej, której użyliśmy do testowania pierwotnie wdrożonej usługi.

Z Cloud Shell

gcloud compute ssh producer-test-vm \
    --zone=$zone \
    --command="curl -s 192.168.0.3/index.html"

Pamiętaj, że dzwonimy na zaktualizowany adres IP. 192.168.0.3 to adres IP naszego regionalnego wewnętrznego systemu równoważenia obciążenia aplikacji.

Oczekiwane dane wyjściowe

I am a NEW Producer Service.

15. Aktualizowanie połączenia z usługą [projekt producenta]

Wersja gcloud musi być co najmniej 558.0.0. Zanim spróbujesz uruchomić polecenie aktualizacji, sprawdź wersję pakietu Google Cloud SDK za pomocą polecenia gcloud –version.

Aktualizowanie reguły przekierowania przyłącza usługi to nowa funkcja PSC Mutability.

Aby lepiej zobrazować aktualizację reguły przekierowania do połączenia z usługą, możemy uruchomić polecenie „describe” w połączeniu z usługą przed zmianą i po niej.

Z Cloud Shell

gcloud compute service-attachments describe producer-attachment \
    --region=$region \
    --format="value(targetService)"

Oczekiwane dane wyjściowe

https://www.googleapis.com/compute/v1/projects/$project/regions/$region/forwardingRules/producer-fr

Zaktualizuj przyłącze usługi.

Podczas operacji zmiany może dojść do utraty ruchu. Utrata połączenia potrwa około minuty, czyli do czasu zakończenia aktualizacji. W przypadku ruchu produkcyjnego zalecamy zaplanowanie okna zmian.

Z Cloud Shell

gcloud compute service-attachments update producer-attachment \
  --region=$region \
  --target-service=projects/$project/regions/$region/forwardingRules/new-producer-fr

Teraz ponownie uruchom polecenie describe, aby zobaczyć nową regułę przekierowania.

Z Cloud Shell

gcloud compute service-attachments describe producer-attachment \
    --region=$region \
    --format="value(targetService)"

Oczekiwane dane wyjściowe

https://www.googleapis.com/compute/v1/projects/$project/regions/$region/forwardingRules/new-producer-fr

16. Ponowne testowanie połączenia PSC konsumenta [projekt konsumenta]

Zaloguj się w tym samym kliencie konsumenckim.

Z Cloud Shell

gcloud compute ssh consumer-client-vm \
    --zone=$zone \
    --command="curl -s myservice.com/index.html"

Oczekiwane dane wyjściowe

 I am a NEW Producer Service.

Gratulacje! Usługa równoważenia obciążenia usługi producenta PSC została zaktualizowana i nie wymagała żadnych zmian konfiguracji po stronie konsumenta.

17. Procedura czyszczenia [projekt konsumenta]

Usuwanie komponentów laboratorium z jednego terminala Cloud Shell

gcloud dns record-sets delete myservice.com --zone="consumer-service" --type=A -q

gcloud dns managed-zones delete "consumer-service" -q

gcloud compute forwarding-rules delete psc-endpoint --region=$region -q

gcloud compute addresses delete psc-endpoint-ip --region=$region -q

gcloud compute instances delete consumer-client-vm --zone=$zone --project $project -q

gcloud compute network-firewall-policies rules delete 1000 --firewall-policy consumer-vpc-policy --global-firewall-policy -q

gcloud compute network-firewall-policies associations delete --firewall-policy=consumer-vpc-policy  --name=network-consumer-vpc --global-firewall-policy -q

gcloud compute network-firewall-policies delete consumer-vpc-policy --global -q

gcloud compute networks subnets delete consumer-subnet --region $region -q

gcloud compute networks delete consumer-vpc -q

18. Procedura czyszczenia [Projekt producenta]

Usuwanie komponentów laboratorium z jednego terminala Cloud Shell

gcloud compute service-attachments delete producer-attachment --region=$region -q

gcloud compute instances delete producer-test-vm --zone=$zone --project $project -q

gcloud compute forwarding-rules delete new-producer-fr --region=$region -q

gcloud compute addresses delete producer-fr-new-ip --region $region -q

gcloud compute target-http-proxies delete http-proxy --region $region -q

gcloud compute url-maps delete producer-url-map --region $region -q

gcloud compute backend-services delete producer-new-bes --region $region -q

gcloud compute instance-groups unmanaged delete producer-new-uig --zone $zone -q

gcloud compute instances delete new-producer-service-vm --zone $zone --project $project -q

gcloud compute networks subnets delete producer-service-new-subnet --region $region -q

gcloud compute networks subnets delete lb-proxy-subnet --region $region -q

gcloud compute forwarding-rules delete producer-fr --region=$region -q

gcloud compute addresses delete producer-fr-ip --region $region -q

gcloud compute backend-services delete producer-bes --region $region -q

gcloud compute health-checks delete producer-hc --region $region -q

gcloud compute instance-groups unmanaged delete producer-uig --zone $zone -q

gcloud compute instances delete producer-service-vm --zone $zone --project $project -q

gcloud compute network-firewall-policies rules delete 4000 --firewall-policy producer-vpc-policy --global-firewall-policy -q

gcloud compute network-firewall-policies rules delete 3001 --firewall-policy producer-vpc-policy --global-firewall-policy -q

gcloud compute network-firewall-policies rules delete 3000 --firewall-policy producer-vpc-policy --global-firewall-policy -q

gcloud compute network-firewall-policies rules delete 2000 --firewall-policy producer-vpc-policy --global-firewall-policy -q

gcloud compute network-firewall-policies rules delete 1000 --firewall-policy producer-vpc-policy --global-firewall-policy -q

gcloud compute network-firewall-policies associations delete --firewall-policy=producer-vpc-policy  --name=network-producer-vpc --global-firewall-policy -q

gcloud compute network-firewall-policies delete producer-vpc-policy --global -q

gcloud compute routers nats delete $region-nat --router=$region-cr --region=$region -q

gcloud compute routers delete $region-cr --region=$region -q

gcloud compute networks subnets delete psc-nat-subnet --region=$region -q

gcloud compute networks subnets delete producer-fr-subnet --region=$region -q

gcloud compute networks subnets delete producer-service-subnet --region=$region -q

gcloud compute networks delete producer-vpc -q

19. Gratulacje!

Gratulujemy ukończenia ćwiczenia.

Omówione zagadnienia

• utworzyć prostą usługę internetową Apache udostępnianą jako usługa producenta PSC;
• Utwórz punkt końcowy PSC.
• Utwórz prywatną strefę Cloud DNS na potrzeby wywołań usługi konsumenckiej.
• Zaktualizuj regułę przekierowania powiązaną z przyłączem usługi za pomocą funkcji PSC Mutability.
