‫Private Service Connect: استخدام نطاقات مخصّصة للوصول إلى واجهات برمجة تطبيقات Google العالمية باستخدام الخلفيات في PSC

1. مقدمة

‫Private Service Connect (PSC) هي إحدى إمكانات شبكة Google Cloud التي تتيح للمستهلكين الوصول إلى الخدمات المُدارة بشكل خاص من داخل شبكة السحابة الإلكترونية الخاصة الافتراضية (VPC). تشكّل الخلفيات الخاصة بخدمة PSC مجموعة فرعية من ميزات PSC التي تتيح وضع أداة موازنة الحمل أمام خدمات Google المُدارة العالمية، مثل Google Cloud Storage، ما يتيح تطبيق عمليات دمج أخرى لموازنة الحمل، مثل اسم نطاق مؤهّل بالكامل مختلف. عند نشر هذا الدرس التطبيقي حول الترميز، لا تتوفّر سوى مجموعة فرعية من خدمات Google التي يمكن استخدامها مع خوادم PSC الخلفية العامة. يمكنك الاطّلاع على هذه القائمة هنا.

سيتناول هذا الدرس التطبيقي حول الترميز كيفية إعداد الخلفيات الخاصة بخدمة Private Service Connect للوصول إلى Google Cloud Storage باستخدام اسم نطاق مؤهّل بالكامل داخلي.

ما ستتعلمه

نشر البنية الأساسية لشبكة VPC
نشر حِزم أساسية في Google Cloud Storage
نشر "جهاز موازنة حمل داخلي للتطبيقات" على مستوى مناطق متعدّدة مع خلفية PSC إلى Google Cloud Storage

المتطلبات

مشروع Google Cloud لديه أذونات المالك
السياسات التنظيمية التالية غير مفروضة في مشروع Google Cloud: "الأجهزة الافتراضية المحمية"

2. بنية الدرس التطبيقي حول الترميز

في هذا الدرس التطبيقي حول الترميز، ستنشئ شبكة VPC وشبكات فرعية ومنطقة نظام أسماء النطاقات الخاص وقواعد جدار الحماية وحزمة Google Cloud Storage وملفًا نموذجيًا وجهازًا افتراضيًا للاختبار. بعد ذلك، ستنشئ أداة موازنة حمل للتطبيقات على مستوى مناطق متعددة مع خادم خلفي لخدمة Private Service Connect (PSC) في Google Cloud Storage. أخيرًا، ستختبر إمكانية الوصول إلى الملف في حزمة Google Cloud Storage.

3- الإعداد والمتطلبات

إعداد البيئة بالسرعة التي تناسبك

سجِّل الدخول إلى Google Cloud Console وأنشِئ مشروعًا جديدًا أو أعِد استخدام مشروع حالي. إذا لم يكن لديك حساب على Gmail أو Google Workspace، عليك إنشاء حساب.

اسم المشروع هو الاسم المعروض للمشاركين في هذا المشروع. وهي سلسلة أحرف لا تستخدمها Google APIs. ويمكنك تعديلها في أي وقت.
رقم تعريف المشروع هو معرّف فريد في جميع مشاريع Google Cloud ولا يمكن تغييره بعد ضبطه. تنشئ Cloud Console تلقائيًا سلسلة فريدة، ولا يهمّك عادةً ما هي. في معظم دروس البرمجة، عليك الرجوع إلى رقم تعريف مشروعك (يُشار إليه عادةً باسم PROJECT_ID). إذا لم يعجبك رقم التعريف الذي تم إنشاؤه، يمكنك إنشاء رقم تعريف عشوائي آخر. يمكنك بدلاً من ذلك تجربة اسم مستخدم من اختيارك ومعرفة ما إذا كان متاحًا. لا يمكن تغيير هذا الخيار بعد هذه الخطوة وسيظل ساريًا طوال مدة المشروع.
للعلم، هناك قيمة ثالثة، وهي رقم المشروع، تستخدمها بعض واجهات برمجة التطبيقات. يمكنك الاطّلاع على مزيد من المعلومات عن كل هذه القيم الثلاث في المستندات.

بعد ذلك، عليك تفعيل الفوترة في Cloud Console لاستخدام موارد/واجهات برمجة تطبيقات Cloud. لن تكلفك تجربة هذا الدرس التطبيقي حول الترميز الكثير، إن وُجدت أي تكلفة على الإطلاق. لإيقاف الموارد وتجنُّب تحمّل تكاليف تتجاوز هذا البرنامج التعليمي، يمكنك حذف الموارد التي أنشأتها أو حذف المشروع. يمكن لمستخدمي Google Cloud الجدد الاستفادة من برنامج الفترة التجريبية المجانية بقيمة 300 دولار أمريكي.

بدء Cloud Shell

على الرغم من إمكانية تشغيل Google Cloud عن بُعد من الكمبيوتر المحمول، ستستخدم في هذا الدرس العملي Google Cloud Shell، وهي بيئة سطر أوامر تعمل في السحابة الإلكترونية.

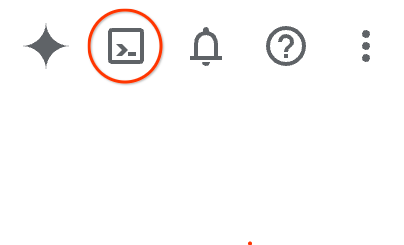

من Google Cloud Console، انقر على رمز Cloud Shell في شريط الأدوات أعلى يسار الصفحة:

تفعيل Cloud Shell

لن يستغرق توفير البيئة والاتصال بها سوى بضع لحظات. عند الانتهاء، من المفترض أن يظهر لك ما يلي:

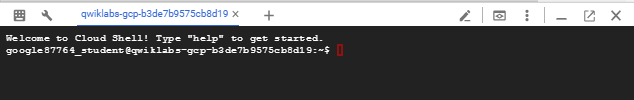

لقطة شاشة لواجهة سطر الأوامر في Google Cloud Shell توضّح أنّه تم ربط البيئة

يتم تحميل هذه الآلة الافتراضية مزوّدة بكل أدوات التطوير التي ستحتاج إليها. توفّر هذه الخدمة دليلًا منزليًا ثابتًا بسعة 5 غيغابايت، وتعمل على Google Cloud، ما يؤدي إلى تحسين أداء الشبكة والمصادقة بشكل كبير. يمكن إكمال جميع المهام في هذا الدرس العملي ضمن المتصفّح. لست بحاجة إلى تثبيت أي تطبيق.

4. قبل البدء

تفعيل واجهات برمجة التطبيقات

داخل Cloud Shell، تأكَّد من إعداد مشروعك وإعداد المتغيّرات.

gcloud auth login
gcloud config list project
gcloud config set project [YOUR-PROJECT-ID]
export projectid=[YOUR-PROJECT-ID]
export region1=us-central1
export zone1=us-central1-a
export region2=us-south1
echo $projectid
echo $region1
echo $zone1
echo $region2

تفعيل جميع الخدمات اللازمة

gcloud services enable compute.googleapis.com
gcloud services enable networkmanagement.googleapis.com
gcloud services enable storage.googleapis.com
gcloud services enable dns.googleapis.com

5- إنشاء شبكة السحابة VPC

أنشِئ شبكة السحابة الافتراضية الخاصة (VPC) التي ستستضيف جهاز العميل الظاهري (VM) ومكوّنات موازنة الحمل.

شبكة VPC

من Cloud Shell

gcloud compute networks create myvpc \
    --subnet-mode=custom \
    --bgp-routing-mode=global

أنشئ الشبكات الفرعية في شبكة VPC. ستكون الشبكة الفرعية الأولى هي المكان الذي سيتم استضافة جهاز موازنة الحمل فيه. الشبكة الفرعية الثانية هي شبكة فرعية للوكيل فقط لموازنة التحميل، أما الشبكة الثالثة فهي المكان الذي سيتم استضافة جهاز VM العميل فيه.

إنشاء شبكات فرعية

من Cloud Shell

gcloud compute networks subnets create $region2-subnet \
    --network=myvpc \
    --range=10.100.0.0/24 \
    --region=$region2

gcloud compute networks subnets create $region2-proxy-subnet \
    --network=myvpc \
    --range=10.100.100.0/24 \
    --region=$region2 \
    --purpose=GLOBAL_MANAGED_PROXY \
    --role=ACTIVE

gcloud compute networks subnets create $region1-subnet \
    --network=myvpc \
    --region=$region1 \
    --range=10.200.0.0/24

إنشاء سياسة جدار الحماية وقواعد جدار الحماية

من Cloud Shell

gcloud compute network-firewall-policies create my-vpc-policy --global

gcloud compute network-firewall-policies associations create \
    --firewall-policy my-vpc-policy \
    --network myvpc \
    --name network-myvpc \
    --global-firewall-policy

للسماح لميزة "الوصول إلى الأجهزة الافتراضية عبر الإنترنت" بالاتصال بأجهزة VM الافتراضية، أنشئ قاعدة جدار حماية تتضمّن ما يلي:

ينطبق على جميع مثيلات الأجهزة الافتراضية التي تريد إتاحتها باستخدام IAP.
تسمح هذه القاعدة بحركة البيانات الواردة من نطاق عناوين IP 35.235.240.0/20. يحتوي هذا النطاق على جميع عناوين IP التي تستخدمها خدمة IAP لإعادة توجيه بروتوكول TCP.

من Cloud Shell

gcloud compute network-firewall-policies rules create 1000 \
    --action ALLOW \
    --firewall-policy my-vpc-policy \
    --description "SSH with IAP" \
    --direction INGRESS \
    --src-ip-ranges 35.235.240.0/20 \
    --layer4-configs tcp:22  \
    --global-firewall-policy

6. إنشاء حزمة في Google Cloud Storage وملف نموذجي ومنح الأذونات

من Cloud Shell

gcloud storage buckets create gs://$projectid-pscbackend --location=us

echo "Here is my bucket file contents" > my-bucket-contents.txt

gcloud storage cp my-bucket-contents.txt gs://$projectid-pscbackend/my-bucket-contents.txt

computesa=$(gcloud iam service-accounts list \
    --filter='displayName:Compute Engine default service account' \
    --format='value(email)')

echo $computesa


gcloud storage buckets add-iam-policy-binding gs://$projectid-pscbackend \
    --member="serviceAccount:$computesa" \
    --role="roles/storage.objectViewer"

مثال على الناتج

Creating gs://xxxxxxxxxxx-pscbackend/...
Copying file://my-bucket-contents.txt to gs://xxxxxxxxxxx-pscbackend/my-bucket-contents.txt
  Completed files 1/1 | 32.0B/32.0B
xxxxxxxxxxx-compute@developer.gserviceaccount.com
bindings:
- members:
  - projectEditor:xxxxxxxxxxx
  - projectOwner:xxxxxxxxxxx
  role: roles/storage.legacyBucketOwner
- members:
  - projectViewer:xxxxxxxxxxx
  role: roles/storage.legacyBucketReader
- members:
  - projectEditor:xxxxxxxxxxx
  - projectOwner:xxxxxxxxxxx
  role: roles/storage.legacyObjectOwner
- members:
  - projectViewer:xxxxxxxxxxx
  role: roles/storage.legacyObjectReader
- members:
  - serviceAccount:xxxxxxxxxxx-compute@developer.gserviceaccount.com
  role: roles/storage.objectViewer
etag: CAI=
kind: storage#policy
resourceId: projects/_/buckets/xxxxxxxxxxx-pscbackend
version: 1

7. عرض Google Cloud Storage من خلال جهاز موازنة الحمل الداخلي للتطبيقات على مستوى مناطق متعدّدة

إنشاء جهاز موازنة الحمل الداخلي للتطبيقات على مستوى مناطق متعدّدة

ابدأ أولاً بإنشاء مكوّنات جهاز موازنة الحمل. ستنشئ مجموعة NEG لخدمة Private Service Connect، وخدمة خلفية، وخريطة عناوين URL، وخوادم وكيلة مستهدفة لبروتوكول HTTP.

في Cloud Shell

gcloud compute network-endpoint-groups create gcs-$region2-neg \
    --region=$region2 \
    --network-endpoint-type=private-service-connect \
    --psc-target-service=storage.googleapis.com

gcloud compute backend-services create gcs-bes \
    --load-balancing-scheme=INTERNAL_MANAGED \
    --protocol=HTTP \
    --global

gcloud compute backend-services add-backend gcs-bes \
    --global \
    --network-endpoint-group=gcs-$region2-neg \
    --network-endpoint-group-region=$region2

gcloud compute url-maps create gcsilb \
    --default-service=gcs-bes \
    --global

gcloud compute target-http-proxies create gcs-http-proxy \
    --url-map=gcsilb \
    --global

أنشئ قاعدة إعادة توجيه لجهاز موازنة الحمل.

في Cloud Shell

gcloud compute forwarding-rules create gcs-ilb-fr \
    --load-balancing-scheme=INTERNAL_MANAGED \
    --network=myvpc \
    --subnet=$region2-subnet \
    --target-http-proxy=gcs-http-proxy \
    --ports=80 \
    --subnet-region=$region2 \
    --global

8. إنشاء منطقة خاصة في Cloud DNS للنطاق company.com

لنحدّد أولاً عنوان IP لموازن التحميل الخاص بسجلّ A ونصدّره كمتغيّر

في Cloud Shell

gcloud compute forwarding-rules describe gcs-ilb-fr \
    --global

export lbip=$(gcloud compute forwarding-rules describe gcs-ilb-fr \
    --global \
    --format='value(IPAddress)')

echo $lbip

مثال على الناتج

IPAddress: 10.100.0.4
IPProtocol: TCP
creationTimestamp: 'xxxxxxxxxxxxxxx'
description: ''
fingerprint: xxxxxxxxxx
id: 'xxxxxxxxxxxxxx'
kind: compute#forwardingRule
labelFingerprint: xxxxxxxxxx
loadBalancingScheme: INTERNAL_MANAGED
name: gcs-ilb-fr
network: https://www.googleapis.com/compute/v1/projects/[projectID]/global/networks/myvpc
networkTier: PREMIUM
portRange: 80-80
selfLink: https://www.googleapis.com/compute/v1/projects/[projectID]/global/forwardingRules/gcs-ilb-fr
selfLinkWithId: https://www.googleapis.com/compute/v1/projects/[projectID]/global/forwardingRules/xxxxxxxxxxxxxx
subnetwork: https://www.googleapis.com/compute/v1/projects/[projectID]/regions/us-south1/subnetworks/us-south1-subnet
target: https://www.googleapis.com/compute/v1/projects/[projectID]/global/targetHttpProxies/gcs-http-proxy
10.100.0.4

بعد ذلك، أنشِئ منطقة خاصة في نظام أسماء النطاقات وسجلّ A لجهاز موازنة الحمل الداخلي الذي أنشأته للتو.

من Cloud Shell

gcloud dns managed-zones create "company-com" \
    --dns-name=company.com. \
    --description="company.com private dns zone" \
    --visibility=private \
    --networks=myvpc

gcloud dns record-sets create "storage.company.com" \
    --zone="company-com" \
    --type="A" \
    --ttl="300" \
    --rrdatas="$lbip"

9- إنشاء الجهاز الظاهري التجريبي

إنشاء جهاز افتراضي للعميل المستهلك

من Cloud Shell

gcloud compute instances create testvm \
    --zone="$zone1" \
    --subnet="$region1-subnet" \
    --no-address \
    --metadata "startup-script=#! /bin/bash
cat <<EOF > /etc/profile.d/gcp-startup-vars.sh
export MYBUCKET=\"$projectid-pscbackend\"
export computesa=\"$computesa\"
EOF
chmod +x /etc/profile.d/gcp-startup-vars.sh"

10. اختبار الاتصال بخدمة Google Cloud Storage من خلال جهاز موازنة الحمل

الاتصال بالجهاز الافتراضي التجريبي

في Cloud Shell

gcloud compute ssh "testvm"\
    --zone "$zone1"\
    --tunnel-through-iap \
    --project $projectid

اختبار الاتصال

في الجهاز الافتراضي للاختبار

TOKEN=$(curl -s -H "Metadata-Flavor: Google" "http://metadata.google.internal/computeMetadata/v1/instance/service-accounts/$computesa/token" | jq -r .access_token)

curl -H "Authorization: Bearer $TOKEN" "http://storage.company.com/$MYBUCKET/my-bucket-contents.txt"

الناتج المتوقّع

Here is my bucket file contents

اخرج من الجهاز الظاهري.

In TestVM

exit

نجح الإجراء!

11. خطوات التنظيف

من Cloud Shell

gcloud dns record-sets delete "storage.company.com" \
    --zone="company-com" \
    --type="A"

gcloud dns managed-zones delete "company-com"

gcloud compute forwarding-rules delete gcs-ilb-fr \
    --global \
    --quiet

gcloud compute target-http-proxies delete gcs-http-proxy \
    --global \
    --quiet

gcloud compute url-maps delete gcsilb \
    --global \
    --quiet

gcloud compute backend-services delete gcs-bes \
    --global \
    --quiet

gcloud compute network-endpoint-groups delete gcs-$region2-neg \
    --region=$region2 \
    --quiet

gcloud storage rm -r gs://$projectid-pscbackend \
    --quiet

gcloud compute instances delete testvm \
    --zone=$zone1 \
    --quiet

gcloud compute network-firewall-policies rules delete 1000 \
    --firewall-policy my-vpc-policy \
    --global-firewall-policy \
    --quiet

gcloud compute network-firewall-policies associations delete \
    --firewall-policy my-vpc-policy \
    --name=network-myvpc \
    --global-firewall-policy \
    --quiet

gcloud compute network-firewall-policies delete my-vpc-policy \
    --global \
    --quiet

gcloud compute networks subnets delete $region1-subnet \
    --region=$region1 \
    --quiet

gcloud compute networks subnets delete $region2-proxy-subnet \
    --region=$region2 \
    --quiet

gcloud compute networks subnets delete $region2-subnet \
    --region=$region2 \
    --quiet

gcloud compute networks delete myvpc \
    --quiet

12. تهانينا!

تهانينا على إكمال الدرس التطبيقي حول الترميز.

المواضيع التي تناولناها

نشر الملفات الأساسية في Google Cloud Storage
نشر خلفية PSC لخدمة Google Cloud Storage
نشر جهاز موازنة حمل داخلي للتطبيقات على مستوى مناطق متعدّدة
